Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1DU B10 | 5SL6010-6 Siemens

Alternatywny kod produktu: 5SL60106

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 230V 6kA (symbol 5SL6010-6) o charakterystyce B10 to urządzenie przeznaczone do ochrony przeciwzwarciowej i przeciążeniowej w instalacjach elektrycznych budynków mieszkalnych i użytkowych. Wyposażony w 1 biegun plus neutralny (1+N), charakteryzuje się prostym montażem bez użycia narzędzi oraz szybkim okablowaniem dzięki zintegrowanej szynie zbiorczej.

• Charakterystyka B10: Szybkie reagowanie na zwarcia i przeciążenia prądowe – zapewnia skuteczną ochronę obwodów o obciążeniu rezystancyjnym (oświetlenie, gniazda ogólnego użytku).
• Prąd znamionowy 6kA: Wysoka zdolność wyłączania zwarć gwarantuje niezawodność nawet w instalacjach o podwyższonym narażeniu na zwarcia.

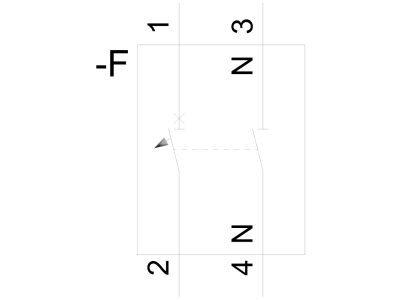

• Konfiguracja 1+N-biegunowa: Ochrona jednego obwodu fazowego wraz z neutralnym, co ułatwia organizację instalacji w szafach rozdzielczych.
• Montaż bez narzędzi: Uproszczony proces instalacji – zaciski samozaciskowe eliminują konieczność użycia śrubokręta.
• Szyna zbiorcza z tyłu: Umożliwia szybkie podłączenie przewodów zasilających, skracając czas montażu i redukując ryzyko błędów okablowania.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących ochrony przeciwzwarciowej i przeciążeniowej (PN-EN 60898-1, PN-EN 60947-2). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach budowlanych.

Zastosowanie

Wyłącznik nadprądowy 5SL6010-6 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona obwodów przed skutkami zwarć i przeciążeń.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych w pomieszczeniach użytkowych.
• Instalacje w szafach rozdzielczych budynków użyteczności publicznej.
• Modernizacje i rozbudowy instalacji elektrycznych wymagające szybkiej i niezawodnej ochrony.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie mocuje się na szynie TH-35 poprzez zatrzaśnięcie – nie wymaga użycia narzędzi. Przewody zasilające należy podłączyć do zacisków szyny zbiorczej (z tyłu), dbając o prawidłowy dobór przekroju przewodów (min. 2,5 mm² dla obwodów 16A). Po montażu należy przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić jego poprawną pracę.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B10 przeznaczona jest do ochrony obwodów o niskim prądzie rozruchu (oświetlenie, gniazda), natomiast charakterystyka C stosowana jest w obwodach z silnikami lub innymi odbiornikami o wysokim prądzie rozruchu (np. pompy).
• Czy wyłącznik może być stosowany w instalacjach 3-fazowych? Tak, ale w konfiguracji 1+N-biegunowej chroni tylko jeden obwód fazowy plus neutralny. Do ochrony obwodów 3-fazowych zaleca się stosowanie wyłączników 3-biegunowych lub 4-biegunowych.
• Jakie jest maksymalne napięcie pracy? Wyłącznik przeznaczony jest do pracy w sieciach 230V AC (1-fazowych).
