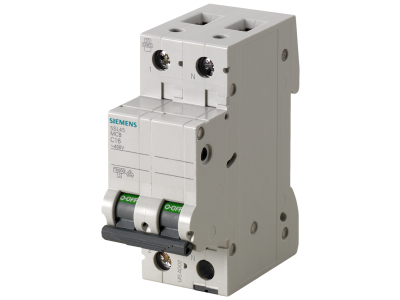

Wyłącznik nadprądowy 230V 10kA, 1+N-bieg., D, 1A | 5SL4501-8 Siemens

Alternatywny kod produktu: 5SL45018

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SL4501-8 to modułowe urządzenie ochronne 1+N-biegunowe o charakterystyce D, prądzie znamionowym 1 A i zdolności zwarciowej 10 kA przy napięciu 230 V AC. Przeznaczony do ochrony obwodów końcowych w budynkach mieszkalnych i użytkowych. Dzięki kompaktowej konstrukcji oraz systemowi montażu bez użycia narzędzi znacząco przyspiesza instalację w rozdzielnicach na szynie TH35.

• Prąd znamionowy 1 A i charakterystyka D: Odpowiedni do obwodów o wysokich prądach rozruchowych (np. transformatory, silniki), zapewniając selektywną ochronę przeciążeniową i zwarciową bez zbędnych wyłączeń.
• Zdolność zwarciowa 10 kA (Icn): Gwarantuje skuteczne wyłączenie prądów zwarciowych, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym.
• Konstrukcja 1+N (faza + neutralny): Łączy w jednym module wyłącznik biegunowy i rozłącznik neutralny, zapewniając kompleksową ochronę obwodu jednofazowego.
• Montaż i demontaż bez użycia narzędzi: Zatrzaskowe mocowanie na szynie TH35 oraz łatwe wyjmowanie za pomocą wkrętaka przez dedykowany otwór – oszczędza czas instalatora.
• Okablowanie zasilania przez szynę zbiorczą: Umożliwia szybkie i przejrzyste połączenie z systemem rozdzielnicy, redukując liczbę przewodów i ryzyko błędów montażowych.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SL4501-8 spełnia wymagania norm europejskich dla wyłączników nadprądowych do instalacji niskiego napięcia. Posiada certyfikat CE oraz jest zgodny z dyrektywą niskonapięciową (LVD). Stosowanie urządzeń certyfikowanych zapewnia zgodność z wymogami ochrony przeciwporażeniowej i bezpieczeństwa pożarowego.

Zastosowanie

Wyłącznik nadprądowy 5SL4501-8 dedykowany jest do ochrony obwodów odbiorczych w instalacjach rozdzielczych budynków. Jego charakterystyka D umożliwia pracę w obwodach, gdzie występują duże prądy rozruchowe.

• Ochrona linii zasilających silniki elektryczne małej mocy (np. pompy, wentylatory, klimatyzatory).
• Bezpieczeństwo obwodów transformatorów sterowniczych i dzwonków.
• Automatyka budynkowa – obwody z przekaźnikami, stycznikami i sterownikami PLC, w których może wystąpić krótkotrwałe przeciążenie.
• Instalacje w lokalach użytkowych, gdzie wymagana jest selektywność w stosunku do wyłączników nadprądowych o charakterystyce B/C zainstalowanych w rozdzielnicy nadrzędnej.

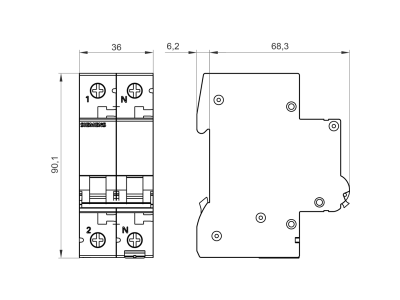

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV), po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie mocuje się na szynie montażowej TH35 (35 mm) poprzez zatrzaśnięcie – nie wymaga użycia narzędzi. Zakończenia przewodów należy odizolować na długość odpowiednią dla zacisków śrubowych i dokręcić momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do prądu znamionowego obwodu i spadku napięcia. Po montażu sprawdzić poprawność połączeń i załączyć napięcie dopiero po zamknięciu obudowy rozdzielnicy.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Jak większość aparatury modułowej montowanej w rozdzielnicach, wyłącznik posiada stopień ochrony IP20 od strony czołowej – zapewnia ochronę przed dotknięciem palcem oraz ciałami stałymi o średnicy >12,5 mm. Po zabudowie w rozdzielnicy uzyskiwany jest wyższy stopień ochrony (IP4X lub więcej).
• Czy charakterystyka D nadaje się do ochrony obwodów oświetleniowych? Charakterystyka D jest przewidziana do odbiorników o bardzo dużych prądach rozruchowych. Dla typowych obwodów oświetleniowych (żarówki, LED) zaleca się charakterystykę B lub C. Zastosowanie charakterystyki D w takich obwodach może spowodować brak wyzwolenia przy przeciążeniu – decyzję o doborze powinien podjąć projektant.
• Jak wykonać demontaż wyłącznika? Po odłączeniu napięcia należy włożyć wkrętak płaski w specjalny otwór z boku obudowy (oznaczony symbolem) i delikatnie odciągnąć zatrzask – wyłącznik zsuwa się z szyny bez użycia siły. Szczegóły w instrukcji montażu dostarczonej z produktem.
