Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., C, 80A, głęb.=70mm | 5SP4180-7 Siemens

Alternatywny kod produktu: 5SP41807

Opis i Kluczowe Cechy

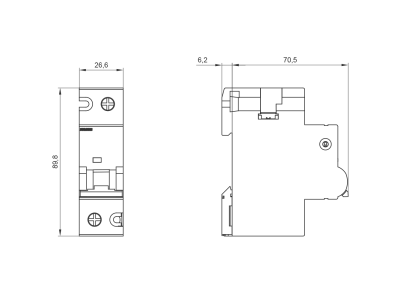

Wyłącznik nadprądowy Siemens 5SP4180-7 z rodziny SENTRON to jednobiegunowy automat zabezpieczający o prądzie znamionowym 80A, charakterystyce C i zdolności zwarciowej 10kA. Przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć w sieciach 230/400V. Głębokość modułu 70mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 80A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, np. przy zasilaniu odbiorów przemysłowych, bez ryzyka wyłączeń awaryjnych.
• Charakterystyka C: wyzwalanie przy przeciążeniu w zakresie 5–10x In – idealna do obwodów z silnikami, transformatorami i odbiorami o charakterze indukcyjnym.
• Zdolność zwarciowa 10kA: gwarantuje skuteczne wyłączenie prądów zwarciowych do 10 000 A, chroniąc personel i instalację przed uszkodzeniem.
• Wskaźnik położenia przełączania: wyraźnie widoczny na obudowie, umożliwia szybką ocenę stanu wyłącznika bez otwierania rozdzielnicy.
• Kod DataMatrix na przedzie: umożliwia odczyt pełnych informacji o urządzeniu (numer katalogowy, dane techniczne) za pomocą skanera, co przyspiesza identyfikację i serwis.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4180-7 jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy 5SP4180-7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona obwodów przed przeciążeniem i zwarciem przy prądzie znamionowym 80A. Dzięki charakterystyce C sprawdza się w obwodach o podwyższonych prądach rozruchowych.

• Ochrona obwodów zasilających maszyny i urządzenia produkcyjne w przemyśle
• Zabezpieczenie linii zasilających w instalacjach budynków użyteczności publicznej i biurowcach
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych
• Ochrona obwodów z odbiorami indukcyjnymi (silniki, transformatory) w systemach automatyki budynkowej

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Do przyłączenia przewodów należy użyć odpowiedniego momentu dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 80A oraz warunków środowiskowych instalacji.

FAQ

• Czy wyłącznik 5SP4180-7 nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka C (wyzwalanie przy 5–10x In) jest dedykowana do obwodów z odbiorami o wysokim prądzie rozruchowym, np. silniki elektryczne, sprężarki, pompy.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10kA (10 000 A) – pozwala to bezpiecznie wyłączyć prądy zwarciowe w sieciach o dużej mocy zwarcia.
• Jak sprawdzić stan wyłącznika bez otwierania rozdzielnicy? Wyłącznik wyposażony jest w wyraźny wskaźnik położenia przełączania (zielony – załączony, czerwony – wyłączony) widoczny na przednim panelu obudowy.
