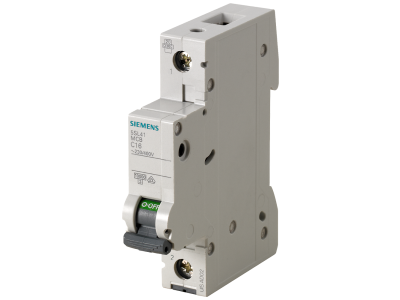

Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., B, 20A | 5SL4120-6 Siemens

Alternatywny kod produktu: 5SL41206

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SL4120-6 to jednobiegunowe urządzenie ochronne przeznaczone do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 20 A oraz charakterystyce wyzwalania B zapewnia skuteczną ochronę w standardowych instalacjach domowych i biurowych. Zdolność wyłączania 10 kA gwarantuje bezpieczne przerwanie prądu zwarciowego w sieciach 230/400 V. Montaż bez użycia narzędzi na szynie TH35 oraz możliwość zastosowania szyny zbiorczej ułatwiają szybką instalację.

• Prąd znamionowy 20 A: Zabezpiecza obwody o typowym obciążeniu – odpowiedni do linii gniazd wtyczkowych i oświetlenia o łącznej mocy do 4,6 kW (230 V).
• Charakterystyka B: Wyzwalanie przy prądzie 3–5 krotności prądu znamionowego – dedykowana do obwodów z odbiornikami rezystancyjnymi (oświetlenie, grzejniki) oraz bez dużych prądów rozruchowych.
• Zdolność wyłączania 10 kA: Bezpieczne przerywa prądy zwarciowe w sieciach o dużej mocy zwarciowej, co zwiększa bezpieczeństwo instalacji i urządzeń.
• Napięcie znamionowe 230/400 V AC: Uniwersalna praca w sieciach jednofazowych (230 V) oraz w układach trójfazowych (400 V) jako zabezpieczenie obwodu.
• Montyż zatrzaskowy na szynie TH35 bez narzędzi: Szybkie i bezproblemowe osadzenie w rozdzielnicy, ułatwia modernizację i rozbudowę szaf elektrycznych.

Zgodność z Normami

Wyłącznik nadprądowy Siemens SENTRON 5SL4120-6 spełnia wymagania obowiązujących norm europejskich (seria EN 60898) oraz posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości i bezpieczeństwa Siemens.

Zastosowanie

Wyłącznik nadprądowy 5SL4120-6 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz małych obiektach użytkowych. Zapewnia ochronę przed przegrzaniem przewodów i zwarciem w obwodach odbiorczych.

• Ochrona linii gniazd wtyczkowych i oświetlenia w budynkach jednorodzinnych i wielorodzinnych.
• Zabezpieczenie obwodów sterowania (np. oświetlenie awaryjne, wentylacja) w instalacjach biurowych.
• Stosowanie w tablicach mieszkaniowych oraz małych rozdzielnicach przemysłowych jako wyłącznik nadprądowy do 20 A.
• Współpraca z akcesoriami (łączniki pomocnicze, sygnalizatory) umożliwia rozszerzenie funkcjonalności – np. sygnalizacja zadziałania, zdalne odcięcie obwodu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 (35 mm) – zatrzaskowanie odbywa się bez użycia narzędzi. Przekrój podłączanych przewodów należy dobrać zgodnie z wartością prądu znamionowego (20 A) oraz normami instalacyjnymi. Momenty dokręcania śrub zacisków – stosować się do danych producenta (zwykle 2,0–2,5 Nm). Po instalacji zaleca się sprawdzenie poprawności działania wyłącznika przez załączenie i wyzwolenie testowe.

FAQ

• Czy wyłącznik 5SL4120-6 nadaje się do ochrony obwodów z silnikami? Charakterystyka B (wyzwalanie przy 3–5 krotności prądu znamionowego) jest zalecana do odbiorników rezystancyjnych i małych silników bez dużego prądu rozruchowego. W przypadku silników o większym prądzie rozruchu należy rozważyć charakterystykę C.
• Jaką szerokość modułu ma ten wyłącznik? Standardowa szerokość wynosi 1 moduł (17,5 mm) – pasuje do rozdzielnic modułowych. Dokładny wymiar można sprawdzić w karcie katalogowej producenta.
• Czy można podłączyć wyłącznik od dołu (zasilanie od dołu)? Zaleca się zasilanie od góry zgodnie z typowymi standardami, ale konstrukcja wyłączników serii SENTRON 5SL dopuszcza również zasilanie od dołu – ważne jest zachowanie odpowiednich odstępów izolacyjnych i oznaczeń.
