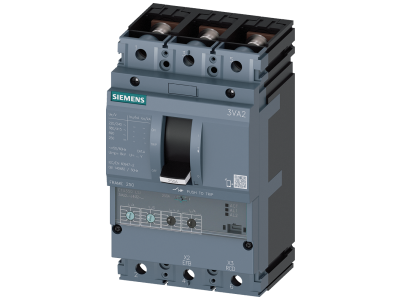

Wyłączniki IEC, Frame 250, 250 A, 3-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2225-5HN32-0AA0 Siemens

Alternatywny kod produktu: 3VA22255HN320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA2225-5HN32-0AA0 z serii 3VA2 to zaawansowane urządzenie ochronne typu Frame 250, przystosowane do pracy w obwodach o prądzie znamionowym 250 A. Zapewnia skuteczną ochronę instalacji, rozruszników i silników dzięki wysokiej zdolności łączeniowej zwarciowej Icu = 55 kA przy 415 V oraz elektronicznemu wyzwalaczowi ETU350 z charakterystyką LSI. Trzybiegunowa konstrukcja i przyłącze płaskie śrubowe ułatwiają integrację w rozdzielnicach przemysłowych i infrastrukturalnych.

• Prąd znamionowy In = 250 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążeń.
• Zdolność łączeniowa zwarciowa Icu = 55 kA przy 415 V: Pewne wyłączanie w przypadku zwarć o bardzo wysokim prądzie, minimalizujące ryzyko uszkodzenia urządzeń.

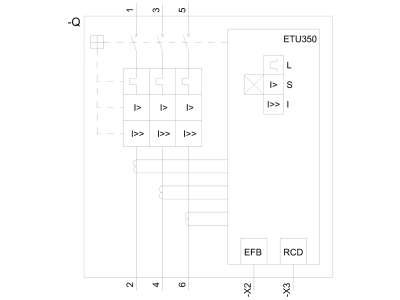

• Wyzwalacz elektroniczny ETU350 z funkcją LSI: Precyzyjna regulacja zabezpieczenia przeciążeniowego (Ir = 100…250 A), zwarciowego z opóźnieniem (Isd = 1,5…10 × Ir) oraz chwilowego (Ii = 10 × In) – umożliwia selektywną koordynację z innymi zabezpieczeniami.
• 3-biegunowa konstrukcja (3P): Ochrona w trójfazowych sieciach niskiego napięcia, typowych dla zastosowań przemysłowych.
• Przyłącze płaskie śrubowe: Ułatwia szybki i pewny montaż przewodów o odpowiednim przekroju, zapewniając niską rezystancję połączenia.

Zgodność z Normami

Wyłączniki kompaktowe serii 3VA2 firmy Siemens spełniają wymagania norm europejskich oraz posiadają certyfikat CE. Są elementem systemu ochrony SENTRON, zaprojektowanym zgodnie z międzynarodowymi standardami dla wyłączników niskiego napięcia. (Szczegółowe numery norm – proszę sprawdzić w dokumentacji technicznej producenta.)

Zastosowanie

Wyłącznik 3VA2225-5HN32-0AA0 przeznaczony jest do ochrony instalacji elektrycznych w przemyśle, infrastrukturze oraz budynkach komercyjnych. Dzięki charakterystyce LSI sprawdza się tam, gdzie wymagana jest selektywność i precyzyjna koordynacja zabezpieczeń.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych.
• Zabezpieczenie zasilania silników, rozruszników i innych odbiorników o dużych prądach rozruchowych.
• Stosowanie jako wyłącznik wejściowy w systemach dystrybucji energii (rozdzielnice główne, podrozdzielnice).
• Ochrona linii kablowych i szyn zbiorczych przed przeciążeniami i zwarciami.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie można instalować w pozycji stałej, wtykowej lub wsuwanej (szczegóły w dokumentacji technicznej). Przekrój przewodów należy dobrać do prądu znamionowego 250 A i warunków zwarciowych (55 kA). Momenty dokręcania połączeń śrubowych – zgodnie z instrukcją producenta.

FAQ

• Jakie są zakresy nastaw prądu przeciążeniowego i zwarciowego? Prąd przeciążeniowy Ir można regulować w zakresie 100…250 A, prąd zwarciowy z opóźnieniem Isd w zakresie 1,5…10 × Ir, a prąd chwilowy Ii jest ustawiony na 10 × In (2500 A).
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka LSI umożliwia dostosowanie nastaw do prądów rozruchowych silników – wymagana jest jednak indywidualna konfiguracja w oparciu o dane silnika.
• Jakie przyłącze posiada wyłącznik? Model 3VA2225-5HN32-0AA0 wyposażony jest w przyłącze płaskie śrubowe, umożliwiające trwałe połączenie przewodów o dużych przekrojach.
