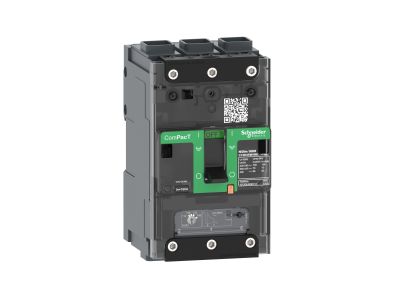

Wyłącznik mocy NSXm160B 25kA AC 3P 100A TMD | C11B3TM100L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy NSXm160B w kompaktowej obudowie ComPacT to wydajne rozwiązanie do ochrony obwodów elektrycznych niskiego napięcia. Przeznaczony do wszystkich standardowych zastosowań w instalacjach przemysłowych i budynkowych. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego 25 kA przy napięciu 415 V AC oraz wbudowanym wyzwalaczem termiczno-magnetycznym TMD o znamionowym prądzie 100 A. Nowoczesna konstrukcja o wymiarach 81x137x80 mm zapewnia kompaktowe wymiary przy zachowaniu wysokiej niezawodności.

• Zdolność wyłączania zwarciowego 25 kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Wyzwalacz termiczno-magnetyczny TMD 100A: Precyzyjna reakcja na przeciążenia i zwarcia – gwarancja szybkiego i niezawodnego wyłączenia.
• 3-biegunowa konstrukcja: Idealne rozwiązanie do ochrony obwodów trójfazowych, zapewniające równomierną ochronę wszystkich faz.
• Kompaktowa obudowa ComPacT (81x137x80 mm): Umożliwia montaż w ograniczonych przestrzeniach, np. w szafach sterowniczych czy rozdzielnicach.
• Technologia Everlink i szyna DIN: Ułatwia montaż i integrację z systemami rozdzielczymi, zwiększając efektywność instalacji.

Zgodność z Normami

Wyłącznik mocy NSXm160B spełnia wymagania norm międzynarodowych, w tym IEC 60947, oraz posiada certyfikację CCC i EAC. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury rozdzielczej niskiego napięcia.

Zastosowanie

Wyłącznik NSXm160B przeznaczony jest do szerokiego zakresu zastosowań w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów w instalacjach przemysłowych (maszyny, napędy, silniki).
• Rozdzielnice budynkowe – zasilanie gniazd, oświetlenia, urządzeń HVAC.
• Systemy dystrybucji energii w budynkach użyteczności publicznej i obiektach komercyjnych.
• Zastosowania morskie – spełnia specyfikacje dla instalacji okrętowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel SEP z zachowaniem wszystkich zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN lub płycie zgodnie z wymiarami 81x137x80 mm, zapewniając odpowiednią wentylację. Podłączenie przewodów należy wykonać zgodnie z oznaczeniami na obudowie, stosując właściwe momenty dokręcania (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test działania wyzwalacza przy użyciu odpowiedniego sprzętu diagnostycznego.

FAQ

• Jakie jest napięcie znamionowe wyłącznika? Wyłącznik jest przeznaczony do pracy w sieciach 415 V AC (trójfazowych) i 230 V AC (jednofazowych).
• Czy wyłącznik posiada wyzwalacz zdalny? Nie – standardowe wyposażenie obejmuje wyłącznik termiczno-magnetyczny TMD o prądzie znamionowym 100 A.
• Jakie są wymiary montażowe? Obudowa ma wymiary 81 mm (szer.) x 137 mm (wys.) x 80 mm (gł.).
