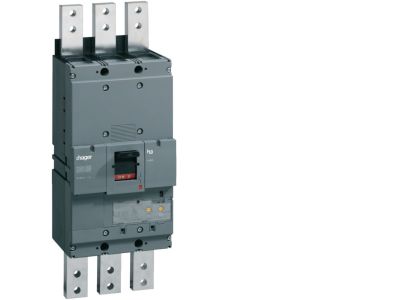

Wyłącznik mocy h1600 3P 50kA 1250A LSI | HNF980H Hager

Opis i Kluczowe Cechy

Wyłącznik mocy HNF980H to trójbiegunowy aparat zabezpieczający o prądzie znamionowym 1250 A i zdolności wyłączania 50 kA. Wyposażony w wyzwalacz LSI (przeciążenie, zwarcie z opóźnieniem, zwarcie bezzwłoczne) zapewnia precyzyjną ochronę i selektywność w sieciach rozdzielczych. Przeznaczony do montażu w rozdzielnicach głównych w energetyce zawodowej i przemyśle ciężkim.

• Prąd znamionowy 1250 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Zdolność wyłączania 50 kA: gwarantuje skuteczne przerwanie prądów zwarciowych w sieciach przemysłowych o wysokiej mocy zwarcia.
• Wyzwalacz LSI: umożliwia regulację charakterystyk przeciążeniowych i zwarciowych, co ułatwia koordynację selektywną z innymi urządzeniami w systemie.
• 3 bieguny (3P): dedykowany do zabezpieczania obwodów trójfazowych w instalacjach TN i IT.

Zgodność z Normami

Wyłącznik mocy HNF980H zaprojektowano zgodnie z wymaganiami europejskich norm dla wyłączników mocy. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i dużej zdolności wyłączania wyłącznik HNF980H znajduje zastosowanie w kluczowych punktach sieci elektroenergetycznych.

• Ochrona obwodów głównych w rozdzielnicach przemysłowych i energetycznych (zakłady produkcyjne, elektrownie, centra danych).
• Zabezpieczenie transformatorów, linii kablowych i silników o dużych mocach.
• Selektywna koordynacja z wyłącznikami niższych poziomów w hierarchii zasilania.
• Stosowany w instalacjach wymagających niezawodnego przerywania prądów zwarciowych do 50 kA.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Wyłącznik montuj w rozdzielnicy na szynie TH35 (jeśli przewidziana) lub bezpośrednio na płycie montażowej zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 1250 A. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną. Zachowaj odpowiednie odstępy izolacyjne i wentylacyjne.

FAQ

• Czy wyłącznik HNF980H jest wyposażony w wyzwalacz LSI? Tak, aparat posiada wbudowany wyzwalacz LSI umożliwiający regulację charakterystyk przeciążeniowych (L), zwarciowych z opóźnieniem (S) oraz zwarciowych bezzwłocznych (I).
• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania wynosi 50 kA – zapewnia to bezpieczne przerwanie prądów zwarciowych w sieciach o wysokiej mocy zwarciowej.
• Do jakiego typu rozdzielnic przeznaczony jest wyłącznik mocy HNF980H? Ze względu na prąd 1250 A i zdolność wyłączania 50 kA jest stosowany głównie w rozdzielnicach głównych w energetyce zawodowej, dużych obiektach przemysłowych i infrastrukturze krytycznej.
