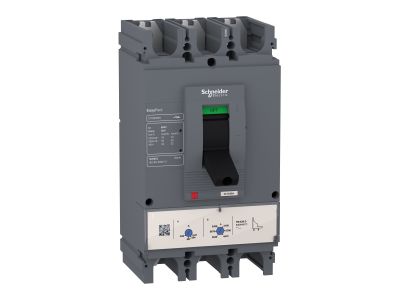

Wyłącznik mocy EasyPact CVS630N, 3P, 500A, 50kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV563315 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS630N o numerze katalogowym LV563315 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o niezawodnej ochronie instalacji elektrycznych w małych i średnich budynkach komercyjnych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 500 A oraz wysoką graniczną zdolnością wyłączania zwarciowego (Icu) na poziomie 50 kA przy napięciu 415 V AC, co gwarantuje ciągłość zasilania i ochronę infrastruktury przed skutkami gwałtownych awarii.

• Wyzwalacz termomagnetyczny TMD: Wyposażony w regulowane zabezpieczenie termiczne, które pozwala na precyzyjne dostosowanie progu zadziałania do charakterystyki obciążenia, oraz stałe zabezpieczenie magnetyczne reagujące natychmiastowo na zwarcia.
• Konstrukcja 3-biegunowa (3P): Kompaktowe wymiary (140 mm szerokości, 255 mm wysokości i 110 mm głębokości) pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Bezpieczeństwo czołowe: Urządzenie posiada klasę izolacji II, co umożliwia jego bezpieczną instalację w rozdzielnicach o wysokich wymaganiach ochronnych zgodnie z normą IEC 60664-1.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACH, oferując pełną przejrzystość w zakresie cyklu życia produktu i utylizacji.

Zgodność z Normami

Wyłącznik EasyPact CVS630N został poddany rygorystycznym testom i certyfikacji, aby zapewnić najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Urządzenie jest w pełni zgodne z międzynarodową normą IEC 60947, która definiuje wymagania dla aparatury niskonapięciowej. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, co potwierdza jego dopuszczenie do użytku na wielu rynkach globalnych. Zgodność z normą IEC 60664-1 w zakresie izolacji czołowej klasy II czyni go jednym z najbezpieczniejszych rozwiązań w swojej klasie.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, EasyPact CVS630N znajduje szerokie zastosowanie w:

• Budownictwie komercyjnym: Ochrona głównych linii zasilających w biurowcach, centrach handlowych i hotelach.
• Infrastrukturze przemysłowej: Zabezpieczanie maszyn, linii produkcyjnych oraz podrozdzielnic w zakładach przemysłowych.
• Systemach zasilania gwarantowanego: Współpraca z układami SZR (Samoczynne Załączanie Rezerwy) dzięki możliwości doposażenia w akcesoria pomocnicze.
• Rozdzielnicach głównych: Jako główny element odcinający i zabezpieczający przy napięciu roboczym do 440 V AC.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przeznaczone do montażu stacjonarnego. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować klucz dynamometryczny, aby zapewnić stabilne połączenie elektryczne i uniknąć przegrzewania się styków przy prądzie 500 A.
• Przestrzeń izolacyjną: Zachowanie odpowiednich odstępów izolacyjnych od metalowych części obudowy rozdzielnicy, zgodnie z dokumentacją techniczną Schneider Electric.
• Orientację montażową: Wyłącznik może być montowany pionowo lub poziomo bez pogorszenia parametrów pracy, co ułatwia projektowanie szynoprzewodów.
• Akcesoria: Przed zamknięciem rozdzielnicy warto zweryfikować poprawność montażu opcjonalnych styków pomocniczych lub wyzwalaczy wzrostowych, jeśli są stosowane.

FAQ

• Czy wyzwalacz TMD w tym modelu jest regulowany? Tak, wyzwalacz termiczny posiada regulację, co pozwala na dopasowanie prądu przeciążeniowego do rzeczywistego zapotrzebowania instalacji, natomiast człon magnetyczny pozostaje stały.
• Jakie jest maksymalne napięcie robocze tego wyłącznika? Urządzenie jest zaprojektowane do pracy przy napięciu znamionowym łączeniowym do 440 V AC przy częstotliwości 50/60 Hz.
• Czy produkt jest przyjazny dla środowiska? Tak, jako produkt z etykietą Green Premium, EasyPact CVS630N gwarantuje minimalny wpływ na środowisko oraz dostęp do szczegółowych danych o profilu środowiskowym (PEP).
