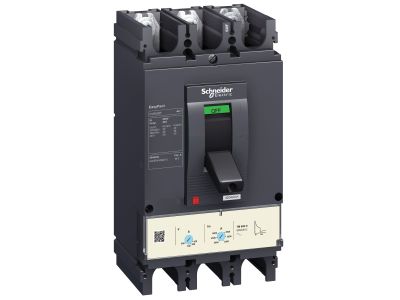

Wyłącznik mocy EasyPact CVS630F,3P, 600A, 36kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV563306 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS630F o numerze katalogowym LV563306 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o niezawodnej ochronie instalacji elektrycznych w sektorze budownictwa komercyjnego oraz przemysłowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 600 A, co pozwala na obsługę obciążeń o dużej mocy w trójfazowych systemach rozdzielczych. Wyłącznik posiada 3-biegunową konstrukcję (3P) i oferuje zdolność wyłączania zwarciowego (Icu) na poziomie 36 kA przy napięciu 415 V AC, co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych.

Kluczowym elementem urządzenia jest zintegrowany wyzwalacz termomagnetyczny typu TMD. Wyzwalacz ten oferuje regulowane zabezpieczenie termiczne, co umożliwia precyzyjne dopasowanie progu zadziałania do charakterystyki chronionego odbiornika, chroniąc go przed skutkami długotrwałych przeciążeń. Jednocześnie stałe zabezpieczenie magnetyczne zapewnia błyskawiczną reakcję na zwarcia, minimalizując ryzyko uszkodzenia infrastruktury kablowej i urządzeń końcowych.

• Prąd znamionowy: 600 A – idealny do głównych i odpływowych linii zasilających.
• Zdolność wyłączania: 36 kA rms przy 415 V AC – wysoki poziom bezpieczeństwa zwarciowego.
• Wyzwalacz TMD: Regulacja termiczna i stała ochrona magnetyczna dla optymalnej selektywności.
• Kompaktowe wymiary: Obudowa o wymiarach 140 mm x 255 mm x 110 mm ułatwia montaż w standardowych polach rozdzielczych.
• Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACH.

Zgodność z Normami

Wyłącznik EasyPact CVS630F został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Urządzenie jest w pełni zgodne z normą IEC 60947, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Posiada również certyfikaty CCC oraz EAC, umożliwiające jego stosowanie na rynkach globalnych. Dodatkowo, aparat spełnia wymagania normy IEC 60664-1 w zakresie izolacji klasy II (urządzenie czołowe), co pozwala na jego bezpieczną instalację w rozdzielnicach o wysokich wymaganiach dotyczących ochrony przeciwporażeniowej.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji, EasyPact CVS630F znajduje szerokie zastosowanie w:

• Ochronie instalacji elektrycznych w małych i średnich budynkach biurowych oraz użyteczności publicznej.
• Zabezpieczaniu linii zasilających w zakładach produkcyjnych i warsztatach.
• Systemach rozdziału energii w centrach handlowych i obiektach logistycznych.
• Rozdzielnicach głównych i piętrowych jako element zabezpieczający i manewrowy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przeznaczone do montażu stacjonarnego wewnątrz rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków przy prądzie 600 A. Kompaktowa szerokość 140 mm pozwala na optymalne zagospodarowanie przestrzeni na płycie montażowej. Należy zachować zalecane odstępy izolacyjne od metalowych części obudowy oraz innych aparatów, zgodnie z dokumentacją techniczną Schneider Electric. Urządzenie może być doposażone w akcesoria opcjonalne, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy obrotowe.

FAQ

• Czy wyzwalacz w tym modelu jest regulowany? Tak, wyzwalacz termomagnetyczny TMD posiada regulację w części termicznej, co pozwala na dostosowanie prądu przeciążeniowego do potrzeb instalacji.
• Czy wyłącznik może pracować w sieciach 440 V? Tak, napięcie robocze urządzenia wynosi do 440 V AC przy częstotliwości 50/60 Hz.
• Co oznacza etykieta Green Premium? Jest to zobowiązanie firmy Schneider Electric do dostarczania produktów o minimalnym wpływie na środowisko, z pełną przejrzystością danych dotyczących cyklu życia produktu i zgodnością z dyrektywami RoHS/REACH.
