Wyłącznik mocy EasyPact CVS400N, 3P, 400A, 50kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV540316 Schneider Electric

Opis i Kluczowe Cechy

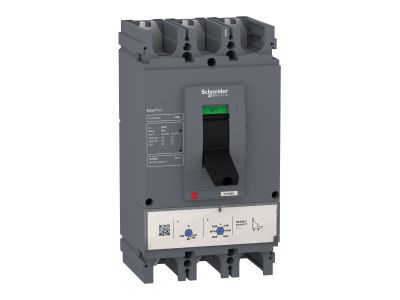

Wyłącznik mocy EasyPact CVS400N o numerze katalogowym LV540316 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o niezawodnej ochronie instalacji elektrycznych w sektorze budownictwa komercyjnego oraz przemysłowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A oraz wysoką zdolnością wyłączania zwarciowego (Icu) na poziomie 50 kA przy napięciu 415 V AC, co gwarantuje ciągłość zasilania i ochronę infrastruktury nawet w przypadku wystąpienia poważnych awarii sieci.

• Wyzwalacz termomagnetyczny TMD: Wyposażony w regulowane zabezpieczenie termiczne, które pozwala na precyzyjne dostosowanie progu zadziałania do charakterystyki obciążenia, oraz stałe zabezpieczenie magnetyczne reagujące natychmiastowo na zwarcia.
• Konstrukcja 3-biegunowa (3P): Zapewnia pełną ochronę trzech faz w układach prądu przemiennego o napięciu roboczym do 440 V AC.
• Kompaktowe wymiary: Obudowa o wymiarach 140 mm x 255 mm x 110 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Etykieta Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACH, oferując pełną przejrzystość w zakresie cyklu życia produktu i jego utylizacji.

Zgodność z Normami

Wyłącznik EasyPact CVS400N został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Urządzenie posiada certyfikację zgodną z normą IEC 60947, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, umożliwiające jego stosowanie na rynkach globalnych. Dzięki konstrukcji czołowej klasy II (zgodnie z IEC 60664-1), wyłącznik może być bezpiecznie montowany w rozdzielnicach o klasie izolacji II, co podnosi standard bezpieczeństwa obsługi.

Zastosowanie

Model CVS400N jest dedykowany przede wszystkim do ochrony małych i średnich budynków biurowych, obiektów użyteczności publicznej oraz zakładów produkcyjnych. Idealnie sprawdza się jako główne zabezpieczenie w rozdzielnicach piętrowych lub jako wyłącznik zasilający dla większych odbiorników energii, takich jak systemy HVAC, windy czy linie technologiczne. Dzięki wysokiej wytrzymałości zwarciowej 50 kA, jest to optymalny wybór dla instalacji, gdzie spodziewane prądy zwarciowe wymagają solidnej i pewnej aparatury zabezpieczającej.

Wskazówki Montażowe

Instalacja wyłącznika EasyPact CVS400N powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przeznaczone do montażu stacjonarnego. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta w celu uniknięcia przegrzewania się styków przy prądzie 400 A.
• Przestrzeń izolacyjną: Zachowanie odpowiednich odstępów od elementów przewodzących i ścian rozdzielnicy zgodnie z dokumentacją techniczną.
• Akcesoria: Możliwość doposażenia wyłącznika w opcjonalne styki pomocnicze, wyzwalacze wzrostowe lub napędy obrotowe, co zwiększa funkcjonalność systemu sterowania.

FAQ

• Czy wyzwalacz termiczny w tym modelu jest regulowany? Tak, wyzwalacz TMD posiada regulację członu termicznego, co pozwala na dopasowanie prądu przeciążeniowego do rzeczywistego zapotrzebowania instalacji.
• Jakie jest maksymalne napięcie robocze urządzenia? Wyłącznik jest przystosowany do pracy przy napięciu znamionowym łączeniowym do 440 V AC przy częstotliwości 50/60 Hz.
• Czy produkt jest przyjazny dla środowiska? Tak, jako produkt z serii Green Premium, EasyPact CVS400N gwarantuje minimalny wpływ na środowisko oraz pełną zgodność z dyrektywami RoHS i REACH.
