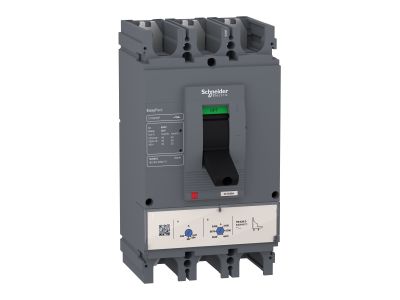

Wyłącznik mocy EasyPact CVS400F, 3P, 400A, 36kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV540306 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS400F o numerze katalogowym LV540306 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A oraz 3-biegunową konstrukcją (3P), co czyni je idealnym komponentem do ochrony obwodów rozdzielczych. Kluczowym elementem wyłącznika jest zintegrowany wyzwalacz termomagnetyczny typu TMD, który oferuje regulowane zabezpieczenie przed przeciążeniem termicznym oraz stałe, bezzwłoczne zabezpieczenie magnetyczne przed skutkami zwarć.

• Zdolność wyłączania (Icu): Wynosi ona 36 kA rms przy napięciu 415 V AC, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Napięcie robocze: Urządzenie jest przystosowane do pracy przy napięciu znamionowym łączeniowym do 440 V AC przy częstotliwości 50/60 Hz.
• Wyzwalacz TMD: Pozwala na precyzyjne dostosowanie nastawy termicznej do charakterystyki chronionego odbiornika, zwiększając elastyczność eksploatacyjną.
• Kompaktowe wymiary: Obudowa o wymiarach 140 mm szerokości, 255 mm wysokości oraz 110 mm głębokości ułatwia optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Wyłącznik EasyPact CVS400F spełnia wymagania normy IEC 60947, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Posiada również certyfikaty CCC oraz EAC, umożliwiające jego stosowanie na rynkach globalnych. Dodatkowo, urządzenie jest sklasyfikowane jako aparat czołowy klasy II według normy IEC 60664-1, co pozwala na jego bezpieczny montaż w rozdzielnicach o izolacji klasy II. Zgodność z dyrektywami RoHS i REACH oraz etykieta Green Premium świadczą o dbałości producenta o minimalizację wpływu na środowisko naturalne.

Zastosowanie

Wyłącznik EasyPact CVS400F znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest to optymalny wybór do ochrony instalacji w małych i średnich budynkach biurowych, obiektach użyteczności publicznej oraz zakładach produkcyjnych. Dzięki swojej charakterystyce, doskonale sprawdza się jako główne zabezpieczenie w rozdzielnicach piętrowych lub jako wyłącznik zasilający dla większych odbiorników energii, takich jak silniki, systemy HVAC czy linie technologiczne. Wysoka trwałość mechaniczna i elektryczna gwarantuje ciągłość zasilania w wymagających systemach elektroenergetycznych.

Wskazówki Montażowe

Instalacja wyłącznika powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przeznaczone do montażu stacjonarnego wewnątrz rozdzielnic elektrycznych. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Dzięki konstrukcji klasy II, wyłącznik może być bezpiecznie montowany na elewacji rozdzielnicy bez ryzyka porażenia przy obsłudze dźwigni. Należy zapewnić odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną, aby umożliwić swobodne odprowadzanie gazów po wyłączeniu zwarciowym.

FAQ

• Czy wyzwalacz TMD w tym modelu jest w pełni regulowany? Wyzwalacz termomagnetyczny TMD posiada regulację w zakresie ochrony termicznej (przeciążeniowej), natomiast ochrona magnetyczna (zwarciowa) jest ustawiona na stałym poziomie fabrycznym.
• Czy wyłącznik CVS400F wspiera akcesoria dodatkowe? Tak, seria EasyPact CVS umożliwia doposażenie wyłącznika w styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe oraz napędy obrotowe.
• Co oznacza certyfikat Green Premium? Jest to znak ekologiczny Schneider Electric, który gwarantuje pełną przejrzystość w kwestii składu materiałowego, łatwość recyklingu oraz zgodność z najbardziej restrykcyjnymi przepisami ochrony środowiska.
