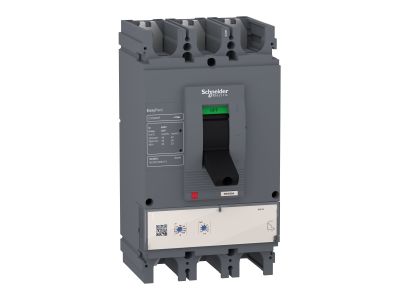

Wyłącznik mocy EasyPact CVS400F, 3P, 400A, 36kA, wyzwalacz elektroniczny ETS2.3, Compact CVS | LV540505 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS400F o numerze katalogowym LV540505 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu najwyższych standardów bezpieczeństwa. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 400 A, co pozwala na obsługę wymagających obwodów w instalacjach przemysłowych i komercyjnych. Kluczowym atutem jest znamionowa graniczna zdolność wyłączania zwarciowego (Icu) na poziomie 36 kA przy napięciu 415 V AC, przy czym eksploatacyjna zdolność wyłączania (Ics) wynosi 100% wartości Icu. Gwarantuje to pełną ciągłość pracy i bezpieczeństwo instalacji nawet po wystąpieniu poważnego zakłócenia.

• Wyzwalacz elektroniczny ETS 2.3: Zapewnia precyzyjne nastawy i zaawansowaną ochronę przed przeciążeniami oraz zwarciami, co jest kluczowe dla selektywności zabezpieczeń.
• Konstrukcja 3-biegunowa (3P): Przeznaczona do systemów trójfazowych, zapewniająca skuteczną izolację i ochronę wszystkich faz.
• Kompaktowe wymiary: Szerokość 140 mm, wysokość 255 mm oraz głębokość 110 mm ułatwiają integrację w gęsto upakowanych polach rozdzielczych.
• Stopień ochrony: Standardowo IP40 przy obsłudze dźwignią, z możliwością podniesienia do IP54 po zastosowaniu opcjonalnej rączki obrotowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej aparatury niskonapięciowej. Dodatkowo, certyfikacja zgodnie z IEC 60947-1 oraz IEC 60664-1 potwierdza przystosowanie do pracy w środowisku o III stopniu zanieczyszczenia. Urządzenie jest w pełni zgodne z dyrektywami środowiskowymi RoHS oraz REACH, a etykieta Green Premium gwarantuje przejrzystość w zakresie wpływu produktu na środowisko naturalne.

Zastosowanie

EasyPact CVS400F znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz w mniejszych zakładach przemysłowych. Jest idealnym wyborem do ochrony linii zasilających, silników oraz odbiorników o dużym poborze mocy. Dzięki możliwości montażu przez drzwi rozdzielnicy klasy II bez obniżania parametrów izolacyjnych, wyłącznik ten doskonale sprawdza się w nowoczesnych systemach rozdziału energii, gdzie priorytetem jest bezpieczeństwo obsługi i trwałość komponentów.

Wskazówki Montażowe

Elastyczność montażu to jedna z głównych zalet serii Compact CVS. Wyłącznik może być instalowany pionowo lub poziomo na płycie montażowej, a także na szynach DIN przy użyciu odpowiednich adapterów. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta w celu zapewnienia trwałego styku elektrycznego i uniknięcia przegrzewania zacisków.
• Akcesoria: Urządzenie posiada dedykowane gniazda na dodatkowe styki pomocnicze (OF), sygnalizacyjne (SD) oraz wyzwalacze wzrostowe (MX) lub podnapięciowe (MN).
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne zgodnie z dokumentacją techniczną Schneider Electric.

FAQ

• Czy wyłącznik posiada regulację prądu przeciążeniowego? Tak, dzięki zastosowaniu elektronicznego wyzwalacza ETS 2.3 użytkownik ma możliwość precyzyjnego dostosowania parametrów ochrony do charakterystyki obciążenia.
• Czy można go zamontować w szafie o stopniu ochrony IP54? Tak, po doposażeniu wyłącznika w przedłużoną rączkę obrotową, stopień ochrony od frontu urządzenia wzrasta do IP54.
• Co oznacza parametr Ics=100%Icu? Oznacza to, że wyłącznik po wyłączeniu prądu zwarciowego równego jego maksymalnej zdolności wyłączania (Icu) zachowuje pełną sprawność i może być nadal eksploatowany bez konieczności natychmiastowej wymiany.
