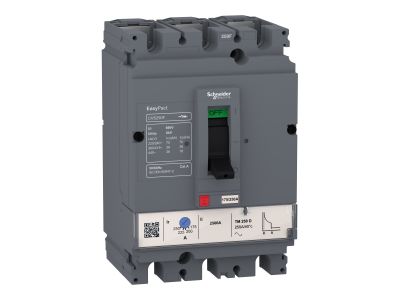

Wyłącznik mocy EasyPact CVS100F, 3P, 63A, 36kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV510335 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS100F o numerze katalogowym LV510335 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o ochronie instalacji niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A oraz trójbiegunową konstrukcją (3P), co czyni go idealnym elementem systemów rozdziału energii w obiektach komercyjnych i przemysłowych. Kluczowym parametrem jest zdolność zwarciowa oznaczona symbolem F, która wynosi 36 kA przy napięciu 380/415 V AC, co gwarantuje skuteczne przerwanie obwodu w sytuacjach awaryjnych.

• Wyzwalacz termomagnetyczny TMD: Zintegrowany moduł wyzwalający zapewnia dwustopniową ochronę. Element termiczny odpowiada za zabezpieczenie przeciążeniowe, reagując na długotrwałe przekroczenia prądu znamionowego, natomiast element magnetyczny zapewnia bezzwłoczne zabezpieczenie zwarciowe.
• Trwałość i niezawodność: Seria Compact CVS została zaprojektowana tak, aby oferować optymalny stosunek jakości do ceny, zachowując przy tym wysoką wytrzymałość mechaniczną i elektryczną.
• Kompaktowe wymiary: Optymalizacja przestrzeni w rozdzielnicy dzięki przemyślanej obudowie typu CVS100.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy międzynarodowej IEC 60947-2, która określa standardy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Zgodność z tą normą potwierdza, że wyłącznik EasyPact CVS100F może być bezpiecznie stosowany jako urządzenie izolacyjne oraz zabezpieczające w profesjonalnych instalacjach elektrycznych prądu przemiennego (AC). Urządzenie posiada również certyfikację CE, co jest niezbędne do dopuszczenia do obrotu na rynku europejskim.

Zastosowanie

Wyłącznik LV510335 znajduje szerokie zastosowanie w sektorze budownictwa użyteczności publicznej oraz w mniejszych zakładach produkcyjnych. Jest dedykowany do:

• Ochrony linii zasilających i odbiorczych w rozdzielnicach głównych i oddziałowych.
• Zabezpieczania silników i innych odbiorników o charakterystyce wymagającej stabilnego prądu znamionowego 63A.
• Systemów zasilania AC, gdzie wymagana jest wysoka zdolność wyłączalna na poziomie 36kA.
• Współpracy z systemami automatyki budynkowej, gdzie niezawodność zasilania jest priorytetem.

Wskazówki Montażowe

Prawidłowy montaż wyłącznika EasyPact CVS100F jest kluczowy dla zachowania jego parametrów ochronnych. Należy zwrócić uwagę na następujące aspekty:

• Pozycja montażu: Urządzenie może być montowane pionowo, poziomo lub na płasko, co zwiększa elastyczność podczas projektowania rozdzielnicy.
• Moment dokręcania: Podczas podłączania przewodów lub szyn prądowych należy ściśle przestrzegać momentu dokręcania zacisków określonego w dokumentacji technicznej, aby uniknąć przegrzewania się styków.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne od innych aparatów oraz metalowych części obudowy, zgodnie z wytycznymi producenta Schneider Electric.
• Podłączenie: Wyłącznik obsługuje zasilanie od góry lub od dołu bez pogorszenia parametrów pracy.

FAQ

1. Czy wyzwalacz TMD w tym modelu jest regulowany?
W standardowej wersji CVS100F 63A wyzwalacz termomagnetyczny TMD posiada nastawy dobrane fabrycznie, co upraszcza konfigurację i eliminuje ryzyko błędnego ustawienia parametrów ochrony przez personel.

2. Co oznacza symbol zdolności zwarciowej F?
Symbol F w nomenklaturze Schneider Electric dla serii EasyPact CVS oznacza graniczną zdolność wyłączania zwarć Icu na poziomie 36 kA przy napięciu 415V AC.

3. Czy wyłącznik może pracować w sieciach prądu stałego (DC)?
Zgodnie z danymi technicznymi i normą IEC 60947, ten konkretny model jest przeznaczony do pracy w sieciach prądu przemiennego (AC).
