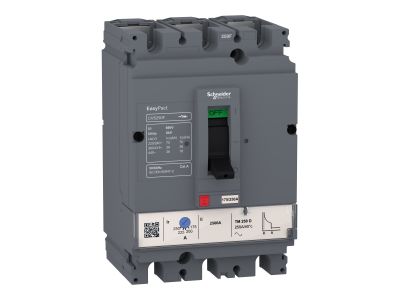

Wyłącznik mocy EasyPact CVS100F, 3P, 32A, 36kA, wyzwalacz termomagnetyczny TMD, Compact CVS | LV510332 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy EasyPact CVS100F o numerze katalogowym LV510332 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji kosztów przy zachowaniu najwyższych standardów bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A oraz trójbiegunową konstrukcją (3P), co czyni go idealnym wyborem do ochrony obwodów rozdzielczych. Kluczowym elementem urządzenia jest wyzwalacz termomagnetyczny typu TM-D, który zapewnia dwustopniową ochronę: człon termiczny odpowiada za zabezpieczenie przed przeciążeniami, natomiast człon magnetyczny gwarantuje natychmiastową reakcję w przypadku wystąpienia zwarcia.

• Wysoka zdolność wyłączania: Symbol 'F' oznacza zdolność wyłączania na poziomie 36 kA przy napięciu 380/415 V AC, co pozwala na bezpieczne przerwanie prądów zwarciowych w wymagających środowiskach przemysłowych.
• Technologia TM-D: Sprawdzony wyzwalacz termomagnetyczny zapewniający niezawodność i precyzję działania.
• Kategoria użytkowania A: Urządzenie jest dedykowane do selektywnej współpracy w sieciach rozdzielczych bez celowego opóźnienia czasowego przy zwarciach.
• Trwałość i kompaktowość: Seria CVS łączy w sobie wytrzymałość mechaniczną z niewielkimi wymiarami, ułatwiając montaż w ciasnych rozdzielnicach.

Zgodność z Normami

Wyłącznik EasyPact CVS100F został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Urządzenie spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu projektanci i instalatorzy mają pewność, że parametry takie jak graniczna zdolność wyłączania zwarciowego (Icu) wynosząca 36 kA przy 415 V oraz 70 kA przy 220/240 V są rzetelnie zweryfikowane w warunkach laboratoryjnych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany przede wszystkim do:

• Dystrybucji energii: Ochrona linii zasilających w budynkach biurowych, centrach handlowych oraz małych zakładach produkcyjnych.
• Ochrony odbiorników: Zabezpieczanie urządzeń o prądzie znamionowym do 32 A przed skutkami awarii elektrycznych.
• Modernizacji rozdzielnic: Dzięki kompaktowej obudowie CVS100F idealnie nadaje się do wymiany starszych typów aparatury w istniejących systemach zasilania.

Wskazówki Montażowe

Prawidłowa instalacja wyłącznika jest kluczowa dla zapewnienia deklarowanych parametrów ochrony. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycja montażu: Urządzenie może być montowane pionowo, poziomo lub na płasko, co zwiększa elastyczność projektową.
• Moment dokręcania: Należy ściśle przestrzegać zaleceń producenta dotyczących momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków (szczegółowe wartości podane są w instrukcji technicznej).
• Przestrzeń izolacyjna: Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy rozdzielnicy, zgodnie z kategorią napięciową i zdolnością wyłączania.
• Podłączenie: Wyłącznik obsługuje standardowe końcówki kablowe oraz szyny miedziane, zapewniając stabilne połączenie elektryczne.

FAQ

1. Czy wyzwalacz TM-D w tym modelu jest regulowany?
W modelu CVS100F 32A wyzwalacz termomagnetyczny posiada nastawy fabryczne zoptymalizowane pod kątem ochrony standardowych obwodów dystrybucyjnych.

2. Jaka jest maksymalna zdolność wyłączania przy napięciu 440 V?
Zgodnie z dokumentacją techniczną i normą IEC 60947-2, zdolność wyłączania Icu przy napięciu 440 V AC wynosi 36 kA.

3. Czy wyłącznik może pracować w sieciach prądu stałego (DC)?
Prezentowany model CVS100F jest dedykowany do pracy w sieciach prądu przemiennego (AC) 50/60 Hz.
