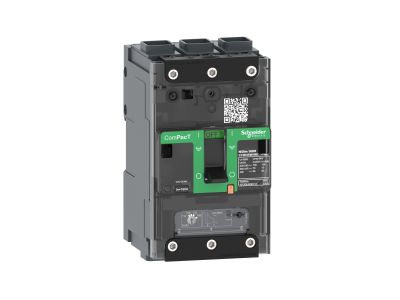

Wyłącznik mocy ComPacT NSXm 160B, 3P, 160A, 25kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C12B3TM160L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSXm 160B o numerze katalogowym C12B3TM160L to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o nowoczesnych systemach rozdziału energii niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na efektywną obsługę obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Wyłącznik posiada trzy bieguny (3P), co umożliwia jednoczesne zabezpieczenie wszystkich faz w układzie trójfazowym.

Kluczowym elementem aparatu jest zintegrowany wyzwalacz termomagnetyczny typu TM-D. Zapewnia on dwustopniową ochronę: człon termiczny odpowiada za zabezpieczenie przed przeciążeniami, natomiast człon magnetyczny gwarantuje bezzwłoczne rozłączenie obwodu w przypadku wystąpienia zwarcia. Zdolność wyłączania prądów zwarciowych przy napięciu 380/415 V wynosi 25 kA, co czyni ten model idealnym do zastosowań w rozdzielnicach głównych i podrozdzielnicach, gdzie spodziewane poziomy prądów zwarciowych mieszczą się w tym zakresie. Wysokie napięcie znamionowe izolacji na poziomie 800 V świadczy o wyjątkowej wytrzymałości dielektrycznej i bezpieczeństwie eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu użytkownik ma pewność, że urządzenie zachowa swoje parametry techniczne, takie jak znamionowe napięcie pracy 415 V oraz deklarowana zdolność zwarciowa, nawet w trudnych warunkach środowiskowych.

Zastosowanie

Wyłącznik ComPacT NSXm 160B znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budownictwie komercyjnym: Zabezpieczanie linii zasilających w biurowcach, centrach handlowych oraz obiektach użyteczności publicznej.
• Przemyśle: Ochrona silników, maszyn oraz całych linii produkcyjnych przed skutkami awarii elektrycznych.
• Infrastrukturze: Wykorzystanie w rozdzielnicach nn w celu zapewnienia ciągłości zasilania i selektywności zabezpieczeń.
• Prefabrykacji rozdzielnic: Dzięki kompaktowym wymiarom serii NSXm, aparat pozwala na optymalizację miejsca wewnątrz obudowy, co jest kluczowe dla projektantów systemów zasilania.

Wskazówki Montażowe

Instalacja wyłącznika C12B3TM160L powinna być przeprowadzona przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Aparat jest przystosowany do montażu na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów), co zapewnia elastyczność w projektowaniu rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Kompaktowa budowa serii NSXm ułatwia prowadzenie okablowania, a wyraźne oznaczenia na obudowie minimalizują ryzyko błędów montażowych. Przed uruchomieniem należy zweryfikować nastawy wyzwalacza termomagnetycznego zgodnie z projektem instalacji elektrycznej.

FAQ

• Jaka jest główna różnica między wyzwalaczem TM-D a elektronicznym? Wyzwalacz TM-D (termomagnetyczny) wykorzystuje bimetal i cewkę magnetyczną do detekcji awarii, co jest rozwiązaniem sprawdzonym i niezawodnym w standardowych aplikacjach. Wyzwalacze elektroniczne oferują szerszy zakres regulacji i funkcje komunikacyjne.
• Czy wyłącznik może pracować przy napięciu wyższym niż 415V? Urządzenie jest zoptymalizowane pod kątem napięcia pracy 415 V, jednak jego napięcie izolacji wynosi aż 800 V, co zapewnia wysoki margines bezpieczeństwa przy przepięciach.
• Czy seria ComPacT NSXm wspiera akcesoria pomocnicze? Tak, wyłączniki z tej serii mogą być wyposażone w styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe, co pozwala na zdalne sterowanie i monitorowanie stanu aparatu.
