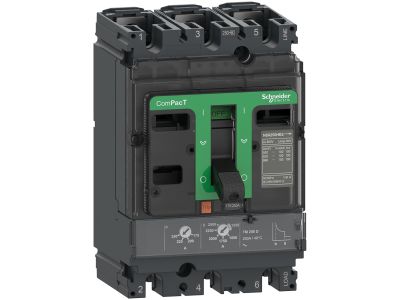

Wyłącznik mocy ComPacT NSX250N, 3P, 250A, 50kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C25N3TM250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX250N o numerze katalogowym C25N3TM250 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 250 A oraz wysoką zdolnością wyłączania zwarciowego (Icu) na poziomie 50 kA przy napięciu 415 VAC. Dzięki kompaktowej, 3-biegunowej konstrukcji o wymiarach 105 mm x 161 mm x 86 mm, wyłącznik pozwala na znaczną optymalizację przestrzeni wewnątrz rozdzielnic elektrycznych.

Sercem urządzenia jest wyzwalacz termomagnetyczny typu TMD. Oferuje on użytkownikowi regulowane zabezpieczenie przeciążeniowe (termiczne), co pozwala na precyzyjne dopasowanie charakterystyki pracy do specyfiki chronionego odbiornika, oraz stałe zabezpieczenie magnetyczne, które błyskawicznie reaguje na wystąpienie zwarć. Wyłącznik jest w pełni kompatybilny z architekturą EcoStruxure Power, co umożliwia integrację z systemami monitoringu energii i zdalnego zarządzania infrastrukturą elektryczną.

• Prąd znamionowy: 250 A – idealny dla średnich i dużych obciążeń przemysłowych.
• Zdolność wyłączania: 50 kA (przy 415 VAC) gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Wyzwalacz TMD: Połączenie regulowanej ochrony termicznej i niezawodnej ochrony magnetycznej.
• Napięcie robocze: Praca do 690 VAC 50/60 Hz pozwala na szerokie spektrum zastosowań w sieciach przemysłowych.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia kluczowe standardy międzynarodowe, co potwierdza jego niezawodność w najbardziej wymagających warunkach. Wyłącznik jest zgodny z normą IEC 60947, która definiuje wymagania dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada również certyfikaty CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Dodatkowo, urządzenie spełnia specyfikacje morskie, co czyni go odpowiednim wyborem do instalacji na statkach i platformach offshore.

Zastosowanie

ComPacT NSX250N znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest to optymalny wybór do:

• Zabezpieczania głównych i odpływowych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony silników elektrycznych i transformatorów przed skutkami przeciążeń i zwarć.
• Zastosowań w infrastrukturze krytycznej, gdzie wymagana jest wysoka ciągłość zasilania.
• Systemów automatyki budynkowej i przemysłowej zintegrowanych z platformą EcoStruxure.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przeznaczone do montażu stacjonarnego. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Dzięki modułowej budowie, wyłącznik można doposażyć w szereg akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy silnikowe, co zwiększa funkcjonalność całego układu. Należy zachować zalecane odstępy izolacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyzwalacz TMD w tym modelu jest regulowany? Tak, wyzwalacz termomagnetyczny TMD posiada regulację członu termicznego, co pozwala na dostosowanie prądu nastawczego do rzeczywistego obciążenia obwodu.
• Jakie jest maksymalne napięcie pracy tego wyłącznika? Wyłącznik ComPacT NSX250N może pracować przy napięciu roboczym do 690 VAC.
• Czy urządzenie wspiera komunikację cyfrową? Jako element architektury EcoStruxure Power, wyłącznik może współpracować z modułami komunikacyjnymi Schneider Electric, umożliwiając zdalny odczyt statusu i parametrów pracy.
