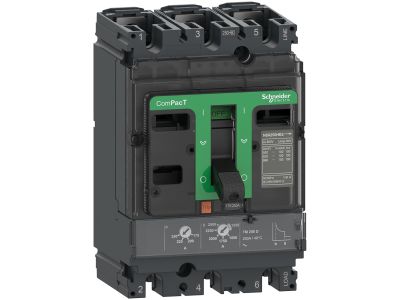

Wyłącznik mocy ComPacT NSX250F, 3P, 250A, 36kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C25F3TM250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX250F o numerze katalogowym C25F3TM250 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 250 A oraz 3-biegunową konstrukcją, co czyni go idealnym komponentem do ochrony obwodów rozdzielczych. Kluczowym elementem jest zintegrowany wyzwalacz termomagnetyczny typu TMD, który oferuje regulowane zabezpieczenie przeciążeniowe (termiczne) oraz stałe zabezpieczenie zwarciowe (magnetyczne), pozwalając na precyzyjne dostosowanie parametrów ochrony do charakterystyki odbiorników.

• Zdolność wyłączania: Parametr Icu na poziomie 36 kA przy napięciu 415 VAC gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Napięcie robocze: Urządzenie przystosowane jest do pracy w szerokim zakresie napięć, aż do 690 VAC przy częstotliwości 50/60 Hz.
• Kompaktowe wymiary: Obudowa o wymiarach 105 mm x 161 mm x 86 mm pozwala na znaczną oszczędność miejsca w rozdzielnicy, co jest kluczowe przy modernizacji istniejących systemów.
• Technologia EcoStruxure: Pełna integracja z architekturą EcoStruxure Power umożliwia monitorowanie i optymalizację zużycia energii w inteligentnych budynkach.

Zgodność z Normami

Wyłącznik ComPacT NSX250F został poddany rygorystycznym testom, aby zapewnić niezawodność w najbardziej wymagających warunkach przemysłowych. Jest on w pełni zgodny z międzynarodową normą IEC 60947, która definiuje standardy dla aparatury niskonapięciowej. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, co potwierdza jego dopuszczenie do obrotu na wielu rynkach globalnych. Urządzenie spełnia również surowe specyfikacje morskie, co pozwala na jego bezpieczne stosowanie w instalacjach okrętowych i offshore, gdzie odporność na wibracje i trudne warunki środowiskowe jest priorytetem.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, ComPacT NSX250F znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest to optymalny wybór do ochrony silników, transformatorów oraz linii zasilających w zakładach produkcyjnych. Doskonale sprawdza się w systemach zasilania budynków biurowych, centrach danych oraz obiektach infrastrukturalnych. Możliwość rozbudowy o szereg akcesoriów, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy silnikowe, sprawia, że wyłącznik ten może być częścią złożonych systemów automatyki i zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika ComPacT NSX250F powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa elektrycznego. Urządzenie jest przeznaczone do montażu stacjonarnego na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwałe połączenie galwaniczne i uniknąć przegrzewania się styków. Kompaktowa budowa ułatwia prowadzenie przewodów wewnątrz rozdzielnicy, a wyraźne oznaczenia na przednim panelu ułatwiają identyfikację stanu pracy urządzenia oraz nastawę wyzwalacza termicznego.

FAQ

• Czy wyzwalacz TMD w tym modelu jest regulowany? Tak, wyzwalacz termomagnetyczny TMD posiada regulację członu termicznego, co pozwala na dopasowanie prądu przeciążeniowego do rzeczywistego obciążenia obwodu. Człon magnetyczny pozostaje stały.
• Jakie jest maksymalne napięcie znamionowe izolacji dla tego modelu? Wyłącznik jest zaprojektowany do pracy przy napięciu roboczym do 690 VAC, co czyni go odpowiednim dla większości standardowych sieci przemysłowych.
• Czy produkt można stosować w aplikacjach morskich? Tak, ComPacT NSX250F posiada odpowiednie certyfikaty i spełnia specyfikacje morskie, co pozwala na jego montaż na jednostkach pływających.
