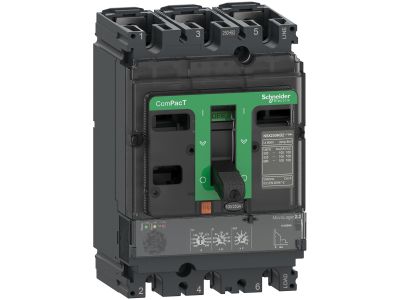

Wyłącznik mocy ComPacT NSX160F, 3P, 160A, 36kA, wyzwalacz elektroniczny MicroLogic 2.2, ComPacT NSX | C16F32D160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX160F o numerze katalogowym C16F32D160 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o ochronie instalacji niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160A oraz 3-biegunową konstrukcją (3P), co czyni go idealnym wyborem dla trójfazowych systemów zasilania. Kluczowym elementem urządzenia jest zintegrowany wyzwalacz elektroniczny MicroLogic 2.2, który zapewnia precyzyjne nastawy parametrów ochrony przeciążeniowej i zwarciowej, znacznie przewyższając pod względem dokładności tradycyjne wyzwalacze termomagnetyczne.

• Zdolność wyłączania: Parametr Icu na poziomie 36 kA przy napięciu 380/415V AC gwarantuje bezpieczeństwo pracy w instalacjach o średnim poziomie spodziewanych prądów zwarciowych.
• Technologia MicroLogic 2.2: Elektroniczna jednostka sterująca umożliwia precyzyjną regulację progu zadziałania, co pozwala na optymalną koordynację selektywną w rozdzielnicach.
• Kompaktowa budowa: Seria ComPacT NSX słynie z optymalizacji przestrzeni, co ułatwia montaż w gęsto upakowanych polach rozdzielczych.
• Trwałość i niezawodność: Wyłącznik został zaprojektowany do pracy w wymagających warunkach przemysłowych, oferując wysoką wytrzymałość mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Wyłącznik ComPacT NSX160F jest zgodny z normą IEC/EN 60947-2, która definiuje standardy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie przeszło rygorystyczne testy w zakresie zdolności wyłączania, izolacji oraz ochrony przed porażeniem. Dodatkowo, urządzenie posiada certyfikację potwierdzającą możliwość pracy w środowiskach o stopniu zanieczyszczenia 3, co jest kluczowe w aplikacjach przemysłowych.

Zastosowanie

Wyłącznik C16F32D160 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki prądowi znamionowemu 160A i zaawansowanej elektronice, jest on dedykowany do:

• Zabezpieczania głównych i odpływowych linii zasilających w budynkach biurowych i użyteczności publicznej.
• Ochrony silników i odbiorników o dużym poborze mocy w zakładach produkcyjnych.
• Zastosowań w infrastrukturze krytycznej, gdzie wymagana jest wysoka niezawodność i precyzja działania zabezpieczeń.
• Współpracy z systemami zarządzania energią dzięki możliwości rozbudowy o moduły komunikacyjne.

Wskazówki Montażowe

Prawidłowa instalacja wyłącznika jest kluczowa dla zapewnienia deklarowanych parametrów ochrony. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycja montażu: Urządzenie może być montowane pionowo, poziomo lub na boku bez obniżania parametrów znamionowych.
• Moment dokręcania: Należy bezwzględnie przestrzegać momentów dokręcania zacisków prądowych zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne od metalowych części obudowy rozdzielnicy.
• Podłączenie: Wyłącznik umożliwia podłączenie przewodów miedzianych i aluminiowych przy użyciu odpowiednich końcówek kablowych lub zacisków tunelowych.

FAQ

• Czy wyzwalacz MicroLogic 2.2 wymaga zewnętrznego zasilania? Nie, wyzwalacz elektroniczny MicroLogic 2.2 jest zasilany bezpośrednio z przekładników prądowych wbudowanych w wyłącznik, co zapewnia jego działanie nawet przy braku napięcia pomocniczego.
• Czy można wymienić jednostkę wyzwalającą w tym modelu? Tak, seria ComPacT NSX charakteryzuje się modułowością, co pozwala na wymianę wyzwalacza na inny model z serii MicroLogic bez konieczności wymiany całego korpusu wyłącznika.
• Jaka jest różnica między wersją F a innymi wersjami (np. N, H)? Litera 'F' oznacza klasę zdolności wyłączania, która w tym przypadku wynosi 36 kA przy 415V. Inne litery oznaczają wyższe parametry zwarciowe (np. N = 50 kA, H = 70 kA).
