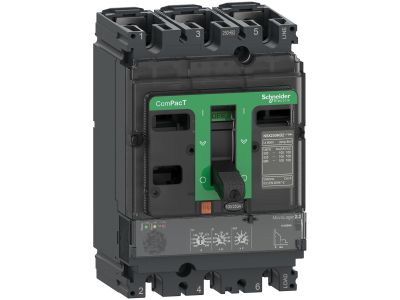

Wyłącznik mocy ComPacT NSX160F, 3P, 100A, 36kA, wyzwalacz elektroniczny MicroLogic 2.2, ComPacT NSX | C10F32D100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX160F o numerze katalogowym C10F32D100 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100A oraz 3-biegunową konstrukcją (3P), co pozwala na skuteczną ochronę obwodów trójfazowych. Kluczowym elementem wyłącznika jest zintegrowany wyzwalacz elektroniczny MicroLogic 2.2, który zapewnia precyzyjne nastawy parametrów ochrony przeciążeniowej i zwarciowej, znacznie przewyższając pod względem dokładności tradycyjne wyzwalacze termomagnetyczne.

• Zdolność wyłączania: Parametr Icu na poziomie 36 kA przy napięciu 380/415V AC gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Technologia MicroLogic 2.2: Elektroniczna jednostka sterująca umożliwia precyzyjną regulację progu zadziałania, co pozwala na optymalną koordynację selektywną w rozdzielnicy.
• Kompaktowa budowa: Seria ComPacT NSX słynie z optymalizacji przestrzeni, co ułatwia montaż w gęsto upakowanych polach rozdzielczych.
• Trwałość i niezawodność: Wyłącznik został zaprojektowany do pracy w wymagających warunkach przemysłowych, oferując długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co jest kluczowe dla projektantów i wykonawców instalacji elektrycznych. Wyłącznik ComPacT NSX160F jest zgodny z normą IEC/EN 60947-2, która definiuje standardy dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki temu urządzenie może być stosowane w instalacjach wymagających certyfikowanych komponentów o potwierdzonej zdolności do pracy w warunkach zwarciowych oraz izolacji bezpiecznej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, model C10F32D100 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym wyborem do ochrony głównych i odpływowych linii zasilających w budynkach biurowych, centrach danych oraz zakładach produkcyjnych. Wyzwalacz MicroLogic 2.2 sprawia, że wyłącznik ten doskonale radzi sobie z ochroną odbiorników o charakterystyce liniowej oraz silnikowej, gdzie wymagana jest precyzja i eliminacja nieuzasadnionych wyłączeń.

Wskazówki Montażowe

Podczas instalacji wyłącznika ComPacT NSX160F należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków (zalecane użycie klucza dynamometrycznego).
• Pozycja montażu: Urządzenie może być montowane pionowo, poziomo lub na boku bez pogorszenia parametrów znamionowych, co zwiększa elastyczność przy projektowaniu szynoprzewodów i mostów szynowych.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne zgodnie z dokumentacją techniczną, aby zapewnić optymalne odprowadzanie ciepła podczas pracy pod pełnym obciążeniem 100A.

FAQ

1. Czy wyzwalacz MicroLogic 2.2 można wymienić na inny model?
Tak, seria ComPacT NSX charakteryzuje się modułowością, co pozwala na wymianę jednostek sterujących w celu rozszerzenia funkcjonalności, np. o pomiar energii lub komunikację sieciową.

2. Jaka jest różnica między zdolnością wyłączania 36kA a wyższymi wartościami w tej serii?
Wartość 36kA (oznaczenie F) określa maksymalny prąd zwarciowy, jaki wyłącznik może bezpiecznie przerwać. Jeśli obliczony prąd zwarciowy w punkcie instalacji jest wyższy, należy rozważyć wersję N (50kA) lub H (70kA).

3. Czy wyłącznik posiada funkcję izolacyjną?
Tak, wyłączniki ComPacT NSX są przystosowane do pełnienia funkcji izolacyjnej zgodnie z normą IEC 60947-2, co zapewnia bezpieczną przerwę izolacyjną podczas prac serwisowych.
