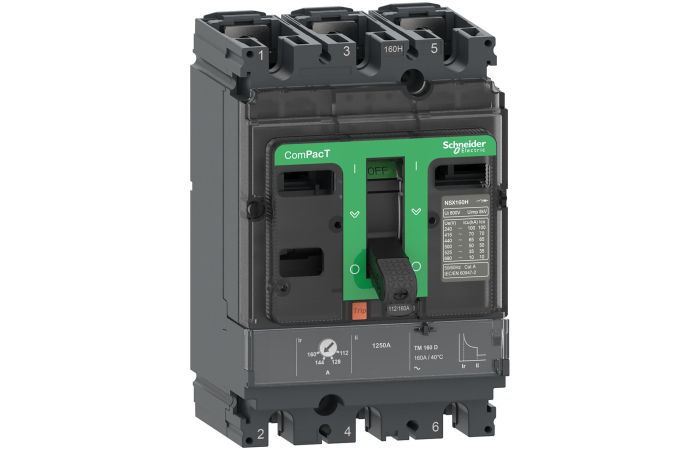

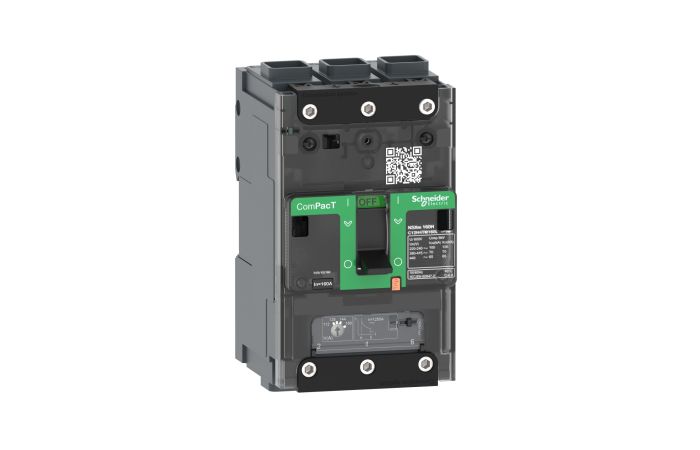

Wyłącznik mocy ComPacT NSX100N, 3P, 50A, 50kA, wyzwalacz termomagnetyczny TMD, ComPacT NSX | C10N3TM050 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX100N o numerze katalogowym C10N3TM050 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Jest to kompletny, 3-biegunowy wyłącznik zaprojektowany z myślą o maksymalnej optymalizacji przestrzeni w rozdzielnicach elektrycznych przy jednoczesnym zachowaniu wysokich parametrów łączeniowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 50A oraz imponującą graniczną zdolnością wyłączania zwarciowego (Icu) na poziomie 50 kA przy napięciu 415VAC 50/60Hz, co czyni go idealnym rozwiązaniem dla wymagających instalacji przemysłowych.

• Wyzwalacz termomagnetyczny TMD: Wyposażony w jednostkę wyzwalającą TMD, która oferuje regulowane zabezpieczenie termiczne przed przeciążeniami oraz stałe, bezzwłoczne zabezpieczenie magnetyczne przed zwarciami.
• Kompaktowe wymiary: Obudowa o wymiarach 105mm x 161mm x 86mm pozwala na oszczędność miejsca na płycie montażowej.
• Wysokie napięcie łączeniowe: Znamionowe napięcie pracy wynosi aż 690VAC, co pozwala na stosowanie wyłącznika w szerokim spektrum sieci elektroenergetycznych.
• Ekosystem EcoStruxure: Produkt jest w pełni kompatybilny z architekturą Schneider Electric EcoStruxure Power, umożliwiając integrację z systemami monitoringu energii.
• Green Premium: Gwarancja zgodności z dyrektywami RoHS i REACH oraz pełna przejrzystość w zakresie wpływu na środowisko.

Zgodność z Normami

Wyłącznik ComPacT NSX100N został poddany rygorystycznym testom, aby zapewnić najwyższy poziom bezpieczeństwa i niezawodności. Urządzenie spełnia wymagania międzynarodowej normy IEC 60947, która definiuje standardy dla aparatury niskonapięciowej. Dodatkowo produkt posiada certyfikaty CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Wyłącznik spełnia również surowe specyfikacje morskie, co potwierdza jego odporność na trudne warunki środowiskowe i wibracje.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej zdolności zwarciowej, model C10N3TM050 znajduje zastosowanie w wielu sektorach:

• Przemysł: Zabezpieczanie linii zasilających maszyny i urządzenia o prądzie znamionowym do 50A.
• Budownictwo komercyjne: Ochrona rozdzielnic głównych i podrozdzielnic w biurowcach oraz centrach handlowych.
• Infrastruktura krytyczna: Idealny do systemów zasilania gwarantowanego, gdzie niezawodność wyłączenia zwarcia jest kluczowa.
• Sektor morski: Dzięki odpowiednim certyfikatom może być stosowany na statkach i platformach wiertniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów). Należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Kompaktowa budowa 3-biegunowa ułatwia prowadzenie przewodów i szynoprzewodów. Przed uruchomieniem należy ustawić nastawę wyzwalacza termicznego zgodnie z prądem znamionowym chronionego odbiornika.

FAQ

• Czy wyzwalacz TMD w tym modelu jest regulowany? Tak, jednostka TMD posiada regulację członu termicznego, co pozwala na precyzyjne dopasowanie ochrony do prądu obciążenia. Człon magnetyczny pozostaje stały.
• Jaka jest zdolność zwarciowa przy napięciu 415V? Graniczna zdolność wyłączania zwarciowego (Icu) wynosi 50 kA rms.
• Czy produkt jest przyjazny dla środowiska? Tak, produkt posiada etykietę Green Premium, co oznacza pełną zgodność z normami ekologicznymi takimi jak RoHS i REACH oraz ułatwioną utylizację po zakończeniu eksploatacji.
