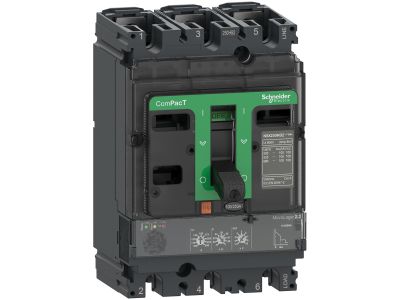

Wyłącznik mocy ComPacT NSX100F, 3P, 40A, 36kA, wyzwalacz elektroniczny MicroLogic 2.2, ComPacT NSX | C10F32D040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik mocy ComPacT NSX100F o numerze katalogowym C10F32D040 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Ten 3-biegunowy aparat został zaprojektowany z myślą o maksymalnej optymalizacji przestrzeni w rozdzielnicach elektrycznych, oferując jednocześnie wysoką zdolność wyłączania. Prąd znamionowy urządzenia wynosi 40 A, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o średnim obciążeniu. Kluczowym elementem jest elektroniczny wyzwalacz MicroLogic 2.2, który w przeciwieństwie do tradycyjnych wyzwalaczy termomagnetycznych, oferuje znacznie wyższą precyzję nastaw oraz stabilność charakterystyk czasowo-prądowych.

• Zdolność zwarciowa (Icu): Wynosi 36 kA przy napięciu 415 V AC, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia prądów zwarciowych o dużej energii.
• Wyzwalacz MicroLogic 2.2: Zapewnia regulowane zabezpieczenie przeciążeniowe o długim czasie działania oraz zaawansowane zabezpieczenie krótkozwłoczne i bezzwłoczne.
• Napięcie łączeniowe: Znamionowe napięcie pracy wynosi do 690 V AC przy częstotliwości 50/60 Hz, co pozwala na stosowanie aparatu w wymagających sieciach przemysłowych.
• Kompaktowe wymiary: Obudowa o wymiarach 105 mm x 161 mm x 86 mm ułatwia montaż w miejscach o ograniczonej przestrzeni.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia szereg międzynarodowych standardów bezpieczeństwa oraz jakości. Jest w pełni zgodny z normą IEC 60947, która definiuje wymagania dla aparatury niskonapięciowej. Posiada certyfikaty CCC oraz EAC, co umożliwia jego stosowanie na rynkach globalnych. Dodatkowo, wyłącznik spełnia specyfikacje morskie, co potwierdza jego odporność na trudne warunki środowiskowe. W ramach strategii Green Premium, urządzenie jest zgodne z dyrektywami RoHS i REACH, co świadczy o dbałości producenta o ochronę środowiska i przejrzystość w kwestii utylizacji po zakończeniu eksploatacji.

Zastosowanie

ComPacT NSX100F znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki integracji z architekturą EcoStruxure Power, może być częścią inteligentnych systemów zarządzania energią. Jest to optymalny wybór dla:

• Zabezpieczania głównych i odpływowych obwodów w rozdzielnicach niskiego napięcia.
• Ochrony silników i odbiorników o charakterystyce wymagającej precyzyjnego wyzwalania elektronicznego.
• Instalacji w budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność zasilania.
• Zastosowań morskich i offshore dzięki odpowiednim certyfikacjom.

Wskazówki Montażowe

Podczas instalacji wyłącznika ComPacT NSX100F należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN przy użyciu odpowiednich adapterów. Należy zachować zalecane odstępy izolacyjne od metalowych części obudowy rozdzielnicy. Przed uruchomieniem konieczne jest dokonanie nastaw wyzwalacza MicroLogic 2.2 zgodnie z projektem instalacji elektrycznej, wykorzystując pokrętła regulacyjne znajdujące się na przednim panelu aparatu.

FAQ

• Czy wyzwalacz MicroLogic 2.2 wymaga zewnętrznego zasilania? Nie, wyzwalacz elektroniczny MicroLogic jest zasilany bezpośrednio z przekładników prądowych wbudowanych w wyłącznik, co zapewnia jego działanie nawet przy braku napięcia pomocniczego.
• Jaka jest różnica między Icu a Ics dla tego modelu? Schneider Electric projektuje serię ComPacT tak, aby eksploatacyjna zdolność wyłączania zwarcia (Ics) często wynosiła 100% granicznej zdolności wyłączania (Icu), co zwiększa żywotność aparatu po wystąpieniu zwarcia.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, konstrukcja serii NSX pozwala na łatwy montaż akcesoriów takich jak styki pomocnicze OF, styki alarmowe SD czy wyzwalacze wzrostowe MX.
