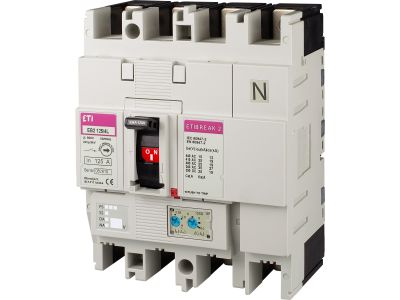

Wyłącznik mocy 4P, 36kA, wyzwalacz TM EB2 125/4S, 125A, 4P | 004671052 Eti

Alternatywny kod produktu: EB2 125/4S 125A 4p

Opis i Kluczowe Cechy

Wyłącznik mocy 4P z wyzwalaczem termomagnetycznym typ TM EB2 125/4S (symbol 004671052) przeznaczony jest do zabezpieczania obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 125 A oraz zdolności zwarciowej 36 kA zapewnia skuteczną ochronę w instalacach o dużym zapotrzebowaniu na energię. Urządzenie w wykonaniu czteropolowym (4P) umożliwia kompleksowe zabezpieczenie wszystkich przewodów fazowych i neutralnego.

• Prąd znamionowy 125 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków oraz uszkodzenia izolacji.
• Zdolność zwarciowa 36 kA: Gwarantuje skuteczne wyłączenie w przypadku dużych prądów zwarciowych, chroniąc pozostałą część instalacji i urządzenia odbiorcze.
• Wyzwalacz termomagnetyczny TM EB2 125/4S: Zapewnia niezawodne odłączenie zasilania zarówno przy przeciążeniu (charakterystyka termiczna), jak i w przypadku zwarcia (charakterystyka magnetyczna).
• Wykonanie 4-biegunowe (4P): Umożliwia jednoczesne odcięcie wszystkich trzech faz oraz przewodu neutralnego, co zwiększa bezpieczeństwo i ułatwia prace serwisowe.
• Kompaktowa obudowa modułowa: Montaż na szynie TH35 (DIN) oszczędza miejsce w rozdzielnicy i upraszcza instalację.

Zgodność z Normami

Wyłącznik mocy TM EB2 125/4S został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz obowiązującymi normami dla urządzeń niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw unijnych. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Wyłącznik mocy 4P 125 A znalazł zastosowanie w rozdzielnicach głównych, podrozdzielnicach przemysłowych i budynkach komercyjnych, gdzie wymagana jest wysoka niezawodność zabezpieczeń. Sprawdza się w obwodach z odbiornikami o dużym poborze prądu, takimi jak silniki, piece, klimatyzatory czy oświetlenie wysokiej mocy.

• Zabezpieczanie obwodów głównych w rozdzielnicach budynków użyteczności publicznej i hal produkcyjnych.
• Ochrona odbiorników przemysłowych przed skutkami przeciążeń i zwarć – np. zasilanie maszyn, instalacji grzewczych.
• Stosowanie jako główne zabezpieczenie w systemach zasilania rezerwowego (agregaty, UPS) – współpraca z wyzwalaczami wzrostowymi (jeśli przewidziane).
• Zastosowanie w obwodach wymagających odłączania wszystkich biegunów (4P) – np. instalacje z przewodem neutralnym dystrybucyjnym.

Wskazówki Montażowe

Montaż wyłącznika powina być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub zaciskowych należy dobrać zgodnie z dokumentacją producenta (zwykle w zakresie 2–3,5 Nm w zależności od przekroju). Przekrój przewodów dobrać do prądu znamionowego 125 A zgodnie z normami i obciążalnością.

FAQ

• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony nie został podany w danych produktu – standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy wynosi IP20. Należy go potwierdzić w karcie katalogowej producenta.
• Jak działa wyzwalacz termomagnetyczny TM? Łączy w sobie dwa mechanizmy: element bimetaliczny (termiczny) reaguje na prądy przeciążeniowe – wolno, ale pewnie wyłącza przy długotrwałym przetężeniu; elektromagnes (magnetyczny) odpowiada za błyskawiczne wyłączenie przy zwarciu. Dzięki temu urządzenie chroni zarówno przed przegrzaniem, jak i przed skutkami zwarcia.
• Czy wyłącznik nadaje się do odłączania obciążenia pod napięciem? Wyłącznik mocy z wyzwalaczem TM jest przystosowany do łączenia i rozłączania obwodów przy prądzie znamionowym (zgodnie z kategorią użytkowania określoną przez producenta). Przed każdą ingerencją w instalację należy jednak odłączyć zasilanie.
