Wyłącznik mocy 4-bieg. 50kA 400A, selektywny, wersja wysuwna, NZMN3-4-VE400-AVE | 110876 Eaton

Alternatywny kod produktu: NZMN3-4-VE400-AVE

Opis i Kluczowe Cechy

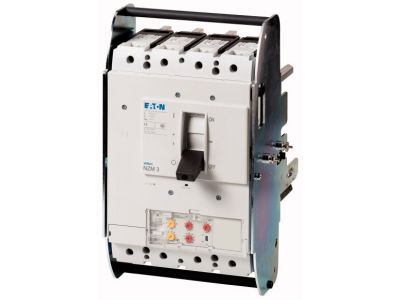

Wyłącznik mocy NZMN3-4-VE400-AVE (symbol 110876) to 4-biegunowy aparat selektywny w wersji wysuwnej, przeznaczony do pracy w obwodach niskiego napięcia. Dzięki prądowi znamionowemu 400 A oraz zdolności zwarciowej 50 kA zapewnia bezpieczną pracę w obwodach o dużym obciążeniu i wysokiej energii zwarciowej. Elektroniczny wyzwalacz oferuje precyzyjną ochronę przeciążeniową z opóźnieniem czasowym oraz ochronę zwarciową bez opóźnienia, co umożliwia selektywne wyłączanie przy zachowaniu ciągłości zasilania pozostałych odbiorników.

• 400 A prądu znamionowego: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków głównych.
• 50 kA zdolności zwarciowej: skuteczna ochrona instalacji i urządzeń przed skutkami zwarć o wysokiej energii.
• Elektroniczny wyzwalacz wielofunkcyjny: ochrona przeciążeniowa (z opóźnieniem), zwarciowa (bez opóźnienia), ochrona selektywna i generatora – minimalizuje ryzyko zbędnych wyłączeń.
• Wersja wysuwna: szybka wymiana lub serwis bez ingerencji w okablowanie – oszczędność czasu i kosztów utrzymania.
• Selektywny charakter przerwania: umożliwia koordynację z wyłącznikami dolnymi, ograniczając zasięg awarii w rozdzielnicy głównej.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm międzynarodowych (IEC) oraz posiada oznaczenie CE. Konstrukcja i parametry odpowiadają standardom rynku IEC, co gwarantuje niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik NZMN3-4-VE400-AVE dedykowany jest do roli głównego wyłącznika w rozdzielnicach niskiego napięcia, szczególnie tam, gdzie wymagana jest selektywność i ochrona przed zwarciami o wysokiej energii.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych
• Selektywne wyłączanie w układach wielostopniowych – współpraca z wyłącznikami odpływowymi
• Ochrona generatorów i transformatorów przed zwarciami i przeciążeniami
• Zastosowania w obwodach z dużymi obciążeniami, np. silniki magistralne, piece, klimatyzatory centralne

Wskazówki Montażowe

Montaż wyłącznika oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem pracy bezwzględnie odłącz napięcie zasilania. Urządzenie montuj w pozycji pionowej na płycie montażowej lub w szufladzie (wersja wysuwna) zgodnie z dokumentacją techniczną producenta. Momenty dokręcania połączeń oraz przekrój przewodów dobierz do prądu 400 A i warunków zwarciowych. Uziemienie obudowy wykonaj zgodnie z obowiązującymi przepisami.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika? Wyłącznik ma zdolność zwarciową 50 kA, co pozwala bezpiecznie przerywać prądy zwarciowe o bardzo wysokiej energii.
• Czy ten wyłącznik jest selektywny? Tak, model NZMN3-4-VE400-AVE posiada funkcję ochrony selektywnej (wyzwalacz z opóźnieniem czasowym w zakresie przeciążeniowym), co umożliwia koordynację z wyłącznikami dolnymi.
• Jakie tryby ochrony oferuje wyzwalacz elektroniczny? Wyzwalacz realizuje ochronę przeciążeniową z opóźnieniem czasowym, ochronę zwarciową bez opóźnienia, ochronę selektywną oraz ochronę generatora – wszystko w jednym urządzeniu.
