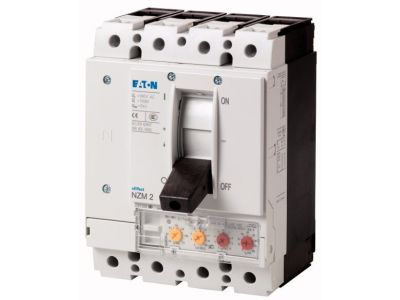

Wyłącznik mocy 4-bieg. 50kA 160A selektywny, NZMN2-4-VE160 | 265935 Eaton

Alternatywny kod produktu: NZMN2-4-VE160

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-4-VE160 (numer katalogowy 265935) to 4-biegunowe urządzenie z elektronicznym wyzwalaczem, zaprojektowane do ochrony selektywnej w instalacjach przemysłowych. Prąd znamionowy 160 A pozwala zabezpieczać obwody o dużym obciążeniu bez ryzyka przegrzania styków, a zdolność łączeniowa 50 kA gwarantuje skuteczne wyłączenie w przypadku zwarć. Montaż odbywa się za pomocą modułowych grup funkcyjnych.

• Prąd znamionowy 160 A: Bezpieczna praca w obwodach o znacznym obciążeniu, minimalizacja ryzyka przegrzania i uszkodzenia izolacji.
• Zdolność łączeniowa 50 kA: Pewne wyłączanie prądów zwarciowych w wymagających warunkach sieci przemysłowej.
• Funkcja selektywna: Umożliwia wyłączenie tylko uszkodzonego odcinka instalacji, zachowując ciągłość zasilania pozostałych obwodów.
• Elektroniczny wyzwalacz: Precyzyjna ochrona przeciążeniowa z opóźnieniem czasowym oraz ochrona zwarciowa bez opóźnienia – dostosowanie do charakterystyki obciążenia.
• Ochrona generatora: Dodatkowa funkcja zabezpieczająca źródła zasilania (agregaty, UPS) przed przeciążeniem i zwarciem.

Zgodność z Normami

Urządzenie spełnia wymagania międzynarodowych norm obowiązujących w branży elektrotechnicznej oraz posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik NZMN2-4-VE160 przeznaczony jest do ochrony selektywnej w rozdzielnicach głównych i podrozdzielnicach, szczególnie w obiektach przemysłowych, budynkach użyteczności publicznej i instalacjach energetycznych.

• Ochrona selektywna w rozdzielnicach głównych – wyłączenie tylko uszkodzonego obwodu przy zachowaniu zasilania pozostałych odbiorów.
• Zabezpieczenie kabli i przewodów przed przeciążeniem oraz zwarciem w instalacach o dużym zapotrzebowaniu na moc.
• Ochrona generatorów prądotwórczych przed przeciążeniem i zwarciem w systemach zasilania awaryjnego.
• Stosowanie w hierarchicznych układach zabezpieczeń (selektywność) w sieciach IT, TT i TN.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od sieci. Urządzenie mocuje się za pomocą modułowych grup funkcyjnych do szyny DIN lub płyty montażowej zgodnie z wytycznymi producenta. Dokręcanie zacisków należy przeprowadzić z momentem podanym w dokumentacji technicznej, a przekrój przewodów dobrać do prądu znamionowego 160 A oraz spodziewanych warunków zwarciowych.

FAQ

• Czy wyłącznik nadaje się do pracy w trybie selektywnym? Tak, wyposażony jest w elektroniczny wyzwalacz z funkcją selektywną i opóźnieniem czasowym, co umożliwia koordynację z innymi zabezpieczeniami w instalacji.
• Jaka jest zdolność łączeniowa tego wyłącznika? Zdolność łączeniowa wynosi 50 kA, co zapewnia skuteczne wyłączanie prądów zwarciowych w warunkach przemysłowych.
• Jakie funkcje ochrony realizuje wyzwalacz elektroniczny? Ochronę przeciążeniową z opóźnieniem czasowym oraz ochronę zwarciową bez opóźnienia, a także dodatkową ochronę generatora.
