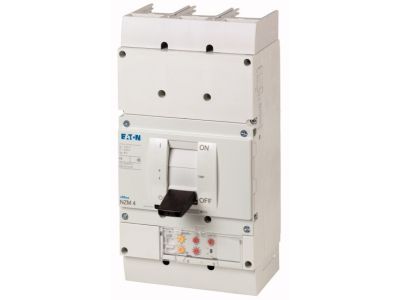

Wyłącznik mocy 3-bieg. 50kA 800A selektywny, NZMN4-VE800 | 265769 Eaton

Alternatywny kod produktu: NZMN4-VE800

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN4-VE800 (nr katalogowy 265769) to trójbiegunowy, selektywny wyłącznik o prądzie znamionowym 800 A i maksymalnej zdolności łączeniowej zwarciowej 50 kA. Wyposażony w elektroniczny wyzwalacz, zapewnia kompleksową ochronę instalacji i kabli, a także ochronę selektywną oraz generatora. Dzięki modułowym grupom funkcyjnym montaż jest elastyczny i dostosowany do potrzeb rozdzielnicy.

• Prąd znamionowy 800 A: umożliwia bezpieczne prowadzenie dużych obciążeń w przemysłowych sieciach elektroenergetycznych.
• Zdolność łączeniowa zwarciowa 50 kA: gwarantuje niezawodne wyłączenie w przypadku zwarć o wysokim prądzie, minimalizując ryzyko uszkodzeń.
• Elektroniczny wyzwalacz z funkcją selektywną: pozwala na opóźnione wyłączenie przy przeciążeniu i bezzwłoczne przy zwarciu, co zapewnia selektywność w sieciach rozgałęzionych.
• Ochrona przeciążeniowa z opóźnieniem czasowym: zapobiega niepotrzebnym wyłączeniom przy chwilowych przeciążeniach, takich jak rozruch silników.
• Ochrona zwarciowa bez opóźnienia: natychmiastowe odcięcie prądu w przypadku zwarcia, chroniąc dalsze elementy instalacji.

Zgodność z Normami

Wyłącznik NZMN4-VE800 spełnia wymagania obowiązujących norm międzynarodowych (IEC) oraz posiada certyfikat CE, co potwierdza bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik mocy NZMN4-VE800 przeznaczony jest do budowy rozdzielnic głównych, zasilania dużych odbiorników oraz ochrony sieci w obiektach przemysłowych i komercyjnych.

• Jako główny wyłącznik prądu w rozdzielnicach niskiego napięcia w zakładach produkcyjnych
• Ochrona linii kablowych i szyn zbiorczych przed przeciążeniami i zwarciami
• Selektywna współpraca z wyłącznikami dolnymi – opóźnione wyzwalanie przy przeciążeniu zachowuje ciągłość zasilania dla nieuszkodzonych obwodów
• Zasilanie generatorów oraz transformatorów wymagających selektywnej ochrony czasowo-prądowej

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie mocuje się na płycie montażowej zgodnie z dokumentacją producenta (modułowe grupy funkcyjne). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 800 A, a moment dokręcania zacisków – według specyfikacji producenta. Przed pierwszym uruchomieniem sprawdzić nastawy wyzwalacza elektronicznego.

FAQ

• Jakie funkcje ochronne oferuje wyzwalacz elektroniczny w NZMN4-VE800? Wyzwalacz zapewnia ochronę przeciążeniową z opóźnieniem czasowym (selektywność) oraz ochronę zwarciową bez opóźnienia. Może być również stosowany do ochrony generatora i selektywnej koordynacji.
• Czy wyłącznik nadaje się do pracy w sieciach przemysłowych o dużych prądach zwarciowych? Tak, dzięki zdolności łączeniowej 50 kA i selektywnemu wyzwalaniu, wyłącznik jest przystosowany do sieci o wysokich prądach zwarciowych, typowych dla instalacji przemysłowych.
• Jak ustawić parametry wyzwalacza dla ochrony selektywnej? Należy skonfigurować nastawy czasu opóźnienia przy przeciążeniu (L) oraz próg zadziałania bez opóźnienia (I). Szczegółowe instrukcje znajdują się w dokumentacji producenta – regulacji może dokonać wyłącznie wykwalifikowany elektryk.
