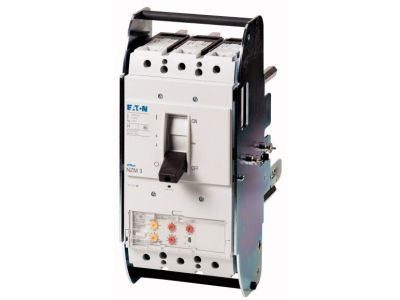

Wyłącznik mocy 3-bieg. 50kA 630A BG3 selektywny, NZMN3-VE630-AVE | 110845 Eaton

Alternatywny kod produktu: NZMN3-VE630-AVE

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN3-VE630-AVE (symbol 110845) to selektywny aparat 3-biegunowy o prądzie znamionowym 630 A i zdolności zwarciowej 50 kA. Wyposażony w elektroniczny wyzwalacz zapewnia kompleksową ochronę instalacji i kabli, a także ochronę selektywną oraz generatora. Konstrukcja umożliwia montaż za pomocą modułowych grup funkcyjnych, co upraszcza integrację w rozdzielnicach głównych.

• Prąd znamionowy 630 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążeń i przegrzania.
• Zdolność zwarciowa 50 kA: Skutecznie przerywa prądy zwarciowe o bardzo wysokiej wartości, chroniąc instalację i urządzenia przed uszkodzeniem.
• Elektroniczny wyzwalacz: Umożliwia precyzyjne ustawienie ochrony przeciążeniowej (z opóźnieniem czasowym) oraz zwarciowej (bez opóźnienia), a także funkcję selektywną i ochronę generatora.
• Selektywność: Pozwala na wyłączenie tylko uszkodzonego odcinka instalacji, zapewniając ciągłość zasilania dla pozostałych obwodów.
• 3-biegunowa konstrukcja: Przeznaczona do sieci trójfazowych, zgodna z typowym układem zasilania w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Wyłącznik NZMN3-VE630-AVE jest zaprojektowany zgodnie z wymaganiami międzynarodowych norm IEC oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i elastycznemu wyzwalaczowi elektronicznemu, wyłącznik sprawdza się w roli głównego zabezpieczenia rozdzielnic oraz w aplikacjach wymagających selektywności.

• Jako wyłącznik główny w rozdzielnicach przemysłowych i komercyjnych z dużymi prądami obciążenia.
• W obwodach wymagających selektywności – ochrona zasilania krytycznych odbiorników (np. szpitale, centra danych).
• Do zabezpieczenia generatorów prądotwórczych przed przeciążeniami i zwarciami.
• W instalacjach z modułowymi grupami funkcyjnymi, gdzie wymagany jest łatwy montaż i rozbudowa systemu.

Wskazówki Montażowe

Montaż wyłącznika mocy NZMN3-VE630-AVE może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej z wykorzystaniem dedykowanych grup funkcyjnych – postępuj zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 630 A i warunków środowiskowych. Momenty dokręcania zacisków oraz parametry łączenia znajdziesz w karcie katalogowej.

FAQ

• Czy wyłącznik ma wbudowany wyzwalacz elektroniczny? Tak, posiada elektroniczny wyzwalacz umożliwiający ustawienie ochrony przeciążeniowej (z opóźnieniem czasowym) i zwarciowej (bez opóźnienia), a także funkcję selektywną i ochronę generatora.
• Jaki maksymalny prąd zwarciowy może przerwać ten wyłącznik? Zdolność zwarciowa wynosi 50 kA (wartość skuteczna), co pozwala bezpiecznie odłączyć obwód nawet przy bardzo wysokich prądach zwarciowych.
• Czy mogę go stosować do ochrony generatora? Tak, producent przewidział ochronę generatora jako jedną z funkcji wyzwalacza – idealnie nadaje się do zabezpieczenia agregatów prądotwórczych.
