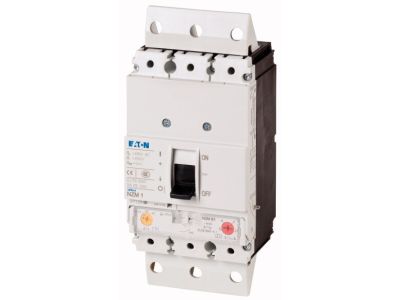

Wyłącznik mocy 3-bieg. 50kA 50A BG1 wtykowy, NZMN1-A50-SVE | 112758 Eaton

Alternatywny kod produktu: NZMN1-A50-SVE

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN1-A50-SVE z serii NZM1 to 3-biegunowy wyłącznik automatyczny o prądzie znamionowym 50 A i zdolności łączeniowej 50 kA przy napięciu 400/415 V AC. Przeznaczony do ochrony systemów i kabli w instalacjach przemysłowych i budynkowych. Dzięki konstrukcji wtykowej z zaciskami skrzynkowymi umożliwia szybki montaż i wymianę bez konieczności demontażu szyny zasilającej.

• Prąd znamionowy In = Iu = 50 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania przewodów i styków.
• Zdolność łączeniowa Icu = 50 kA przy 400/415 V: Wysoka odporność na prądy zwarciowe, zapewniająca skuteczną ochronę instalacji i urządzeń.
• Konstrukcja 3-biegunowa: Dedykowana do obwodów trójfazowych, stosowana w rozdzielnicach głównych i podrozdzielnicach.
• Typ instalacji wtykowej z zaciskami skrzynkowymi: Ułatwia integrację z systemem szyn zbiorczych, skraca czas montażu i konserwacji.
• Funkcja ochronna – ochrona systemu i kabli: Zabezpiecza przed przeciążeniami i zwarciami, wydłużając żywotność infrastruktury elektrycznej.

Zgodność z Normami

Wyłącznik NZMN1-A50-SVE jest zaprojektowany zgodnie z wymaganiami norm IEC. Posiada niezbędne homologacje potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i wydajności. Produkt oznaczony jest znakiem CE.

Zastosowanie

Wyłącznik mocy NZMN1-A50-SVE znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed zwarciami i przeciążeniami. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Ochrona głównych linii kablowych w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów odbiorczych w maszynach, agregatach i urządzeniach technologicznych.
• Stosowanie w systemach dystrybucji energii w budynkach użyteczności publicznej i przemysłowych.
• Jako wyłącznik główny w tablicach bezpiecznikowo-rozłącznikowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 lub płycie montażowej – szczegółowe wytyczne zawiera dokumentacja producenta. Przekrój przewodów należy dobrać do prądu znamionowego 50 A, a moment dokręcania zacisków skrzynkowych stosować zgodnie z instrukcją. Przed pierwszym załączeniem sprawdzić poprawność połączeń.

FAQ

• Jaka jest zdolność łączeniowa wyłącznika NZMN1-A50-SVE? Zdolność łączeniowa Icu wynosi 50 kA przy napięciu 400/415 V AC, co zapewnia skuteczną ochronę nawet przy dużych prądach zwarciowych.
• Czy wyłącznik nadaje się do ochrony kabli i systemów zasilania? Tak, jego podstawową funkcją jest ochrona systemu i kabli przed przeciążeniami oraz zwarciami. Jest to dedykowany wyłącznik do zastosowań w rozdzielnicach głównych.
• Czy montaż wymaga specjalnych narzędzi lub adapterów? Wyłącznik ma konstrukcję wtykową z zaciskami skrzynkowymi – można go montować bezpośrednio na szynie DIN TH35. Do zaciskania przewodów wystarczy standardowy klucz dynamometryczny. Nie wymaga dodatkowych adapterów.
