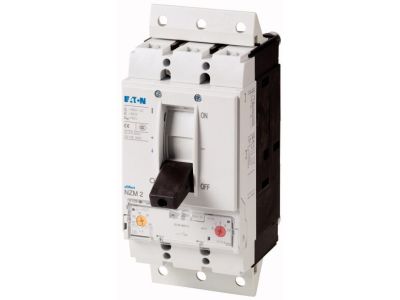

Wyłącznik mocy 3-bieg. 50kA 250A wtykowy NZMN2-A250-SVE | 113246 Eaton

Alternatywny kod produktu: NZMN2-A250-SVE

Opis i Kluczowe Cechy

Wyłącznik mocy 3-biegunowy NZMN2-A250-SVE o prądzie znamionowym 250 A i zdolności zwarciowej 50 kA to urządzenie wtykowe z termomagnetycznym wyzwalaczem, dedykowane do ochrony instalacji i kabli przed przeciążeniami i zwarciami. Jego kompaktowa budowa umożliwia montaż w modułowych grupach funkcyjnych.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych i przemysłowych.
• Zdolność zwarciowa 50 kA: Zapewnia skuteczną ochronę przy wysokich prądach zwarciowych, gwarantując bezpieczeństwo instalacji.
• Konstrukcja 3-biegunowa: Przeznaczona do trójfazowych układów sieciowych, zgodna z typowymi aplikacjami przemysłowymi.
• Termomagnetyczny wyzwalacz: Łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) w jednym urządzeniu, eliminując konieczność stosowania dodatkowych zabezpieczeń.
• Montaż wtykowy: Ułatwia instalację i wymianę w systemach modułowych, redukując czas prac montażowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących wyłączników mocy. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi. Produkt przeznaczony do pracy w instalacjach zgodnych z normami IEC/EN.

Zastosowanie

Wyłącznik mocy NZMN2-A250-SVE znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem.

• Ochrona kabli i instalacji w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Zabezpieczenie odbiorników o dużym poborze prądu, takich jak silniki, piece grzewcze czy agregaty.
• Jako wyłącznik główny w tablicach rozdzielczych średniego i dużego obciążenia.
• W systemach dystrybucji energii wymagających wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych (wersja wtykowa). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową 250 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada wyzwalacz termiczny i magnetyczny? Tak, wyposażony jest w termomagnetyczny wyzwalacz, który chroni przed przeciążeniem (termiczny) i zwarciem (magnetyczny).
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony IP nie został podany w specyfikacji produktu. Standardowo aparatura modułowa montowana w rozdzielnicach charakteryzuje się stopniem ochrony IP20 od strony czołowej. Prosimy sprawdzić dokumentację techniczną producenta.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Model wtykowy przeznaczony jest do montażu w modułowych grupach funkcyjnych, które mogą być instalowane na szynie TH35. Dokładny sposób montażu należy sprawdzić w karcie katalogowej producenta.
