Wyłącznik mocy 3-bieg. 50kA 250A BG2 selektywny, NZMN2-VE250-SVE | 113249 Eaton

Alternatywny kod produktu: NZMN2-VE250-SVE

Opis i Kluczowe Cechy

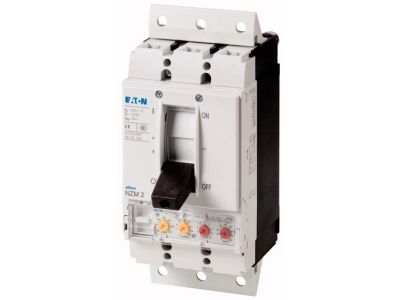

Wyłącznik mocy serii NZM..-VE, model NZMN2-VE250-SVE (indeks 113249), to 3-biegunowy wyłącznik selektywny o prądzie znamionowym 250 A i zdolności zwarciowej 50 kA. Wyposażony w elektroniczny wyzwalacz zapewniający ochronę przeciążeniową (czasową z opóźnieniem) oraz zwarciową (bez opóźnienia), a także ochronę selektywną i generatora. Dzięki modułowym grupom funkcyjnym montaż jest elastyczny i dostosowany do potrzeb instalacji.

• Prąd znamionowy 250 A: pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania.
• Zdolność zwarciowa 50 kA: gwarantuje niezawodne wyłączenie w przypadku wystąpienia dużych prądów zwarciowych, chroniąc instalację i urządzenia.
• Elektroniczny wyzwalacz z ochroną przeciążeniową (z opóźnieniem) i zwarciową (bez opóźnienia): precyzyjna charakterystyka czasowo-prądowa dostosowana do wymogów ochrony kabli i instalacji.
• Ochrona selektywna i generatora: umożliwia selektywne wyłączanie tylko uszkodzonej części instalacji, zapewniając ciągłość zasilania pozostałych obwodów.
• Montaż za pomocą modułowych grup funkcyjnych: ułatwia konfigurację i rozbudowę układu, skracając czas instalacji.

Zgodność z Normami

Wyłącznik NZMN2-VE250-SVE został zaprojektowany do zastosowań zgodnych z wymaganiami rynku IEC. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i selektywnej ochronie, wyłącznik sprawdza się w wymagających aplikacjach przemysłowych i energetycznych.

• Ochrona głównych rozdzielnic niskiego napięcia w zakładach przemysłowych i budynkach użyteczności publicznej.
• Selektywne zabezpieczenie transformatorów, generatorów i rozdzielnic odbiorczych.
• Instalacje wymagające ciągłości zasilania – ochrona selektywna minimalizuje wyłączenia całej instalacji.
• Aplikacje z dużymi prądami roboczymi i zwarciowymi, np. w energetyce i ciężkim przemyśle.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od zasilania. Przekrój przewodów dobierz do prądu znamionowego 250 A oraz warunków zwarciowych. Wyłącznik montuj na odpowiedniej płycie montażowej lub w szafie rozdzielczej, stosując zalecane przez producenta momenty dokręcania połączeń śrubowych.

FAQ

• Czy wyłącznik NZMN2-VE250-SVE nadaje się do ochrony selektywnej? Tak, model ten został zaprojektowany z funkcją ochrony selektywnej, co pozwala na wyłączenie tylko uszkodzonej części instalacji bez przerywania zasilania pozostałych obwodów.
• Jaki typ wyzwalacza zastosowano w tym wyłączniku? Wyposażony jest w elektroniczny wyzwalacz z ochroną przeciążeniową czasową z opóźnieniem i ochroną zwarciową bez opóźnienia.
• Czy wyłącznik może być stosowany do ochrony generatorów? Tak, oferuje ochronę generatora, co czyni go odpowiednim do zabezpieczania agregatów prądotwórczych i innych źródeł energii.
