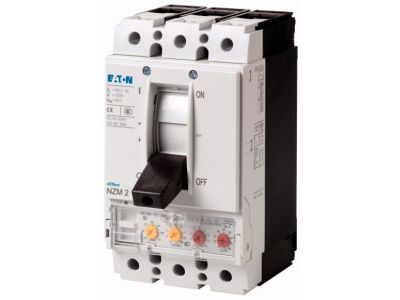

Wyłącznik mocy 3-bieg. 50kA 250A BG2 selektywny, NZMN2-VE250 | 259124 Eaton

Alternatywny kod produktu: NZMN2-VE250

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-VE250 (symbol 259124) to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 250 A i zdolności wyłączania zwarciowego 50 kA. Wyposażony w elektroniczny wyzwalacz, który umożliwia selektywną ochronę instalacji, kabli oraz generatorów. Konstrukcja modułowa pozwala na szybki montaż z wykorzystaniem grup funkcyjnych, co skraca czas instalacji w rozdzielnicach głównych i przemysłowych.

• Prąd znamionowy 250 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania przewodów.
• Zdolność wyłączania 50 kA: gwarantuje skuteczne i bezpieczne przerywanie prądów zwarciowych w instalacjach o wysokim potencjale zwarciowym, chroniąc dalsze elementy sieci.
• Elektroniczny wyzwalacz z ochroną przeciążeniową z opóźnieniem czasowym: precyzyjnie odcina obwód w przypadku długotrwałego przeciążenia, umożliwiając jednocześnie przepływ chwilowych prądów rozruchowych.
• Ochrona zwarciowa bez opóźnienia: błyskawiczna reakcja na zwarcia, co ogranicza skutki uszkodzeń i zwiększa bezpieczeństwo personelu oraz urządzeń.
• Funkcja selektywna i ochrona generatora: umożliwia zastosowanie w systemach wymagających selektywności (np. rozdzielnice główne) oraz zabezpiecza agregaty prądotwórcze przed przeciążeniami i zwarciami.

Zgodność z Normami

Wyłącznik zaprojektowano zgodnie z wymaganiami międzynarodowych norm IEC (International Electrotechnical Commission). Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim.

Zastosowanie

Wyłącznik NZMN2-VE250 przeznaczony jest do stosowania w rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie wymagana jest wysoka zdolność wyłączania oraz selektywność zabezpieczeń. Sprawdza się w obwodach zasilających odbiorniki o dużym poborze mocy oraz w instalacjach z generatorami.

• Ochrona przewodów i kabli w rozdzielnicach głównych budynków komercyjnych i przemysłowych.
• Zabezpieczenie agregatów prądotwórczych (generatorów) przed przeciążeniami i zwarciami w układach awaryjnego zasilania.
• Selektywne wyłączanie w sieciach wielostopniowych – wyzwalacz z opóźnieniem czasowym pozwala na wyłączenie tylko uszkodzonego odcinka, utrzymując zasilanie w pozostałej części instalacji.
• Sterowanie i ochrona silników, transformatorów i innych odbiorników o wysokim prądzie rozruchowym w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału elektrycznego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Momenty dokręcania zacisków oraz przekrój przyłączonych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – parametry dostępne w instrukcji dołączonej do wyłącznika.

FAQ

• Jakie funkcje ochronne oferuje wyzwalacz w wyłączniku NZMN2-VE250? Wyzwalacz elektroniczny zapewnia ochronę przeciążeniową z opóźnieniem czasowym (charakterystyka zbliżona do termicznej) oraz ochronę zwarciową bez opóźnienia. Dodatkowo realizuje funkcję selektywną (z możliwością nastawy opóźnienia) oraz dedykowaną ochronę generatora.
• Jaka jest zdolność wyłączania zwarciowego tego modelu? Zdolność wyłączania zwarciowego wynosi 50 kA. Oznacza to, że wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 50 000 A, co czyni go odpowiednim do instalacji o wysokim potencjale zwarciowym (np. w pobliżu transformatorów stacyjnych).
• Czy wyłącznik nadaje się do ochrony generatora prądotwórczego? Tak, wyłącznik posiada wbudowaną funkcję ochrony generatora. Dzięki charakterystyce wyzwalacza dostosowanej do pracy generatorów (m.in. opóźnienie przy przeciążeniach) chroni agregat przed uszkodzeniami spowodowanymi przeciążeniem lub zwarciem.
