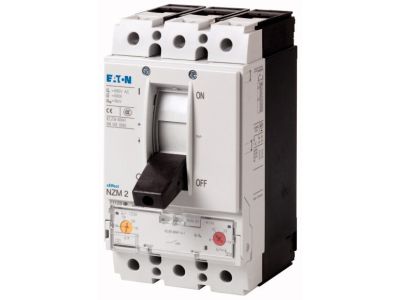

Wyłącznik mocy 3-bieg. 50kA 200A zabezpieczenie silnika, NZMN2-M200 | 265725 Eaton

Alternatywny kod produktu: NZMN2-M200

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-M200 (symbol 265725) to trójbiegunowy aparat z serii NZM..-M, zaprojektowany do zabezpieczania silników elektrycznych w obwodach przemysłowych. Dzięki prądowi znamionowemu 200 A oraz zdolności wyłączania 50 kA zapewnia skuteczną ochronę przed przeciążeniami i zwarciami, minimalizując ryzyko uszkodzeń maszyn i instalacji. Wyposażony w termomagnetyczny wyzwalacz, precyzyjnie dostosowany do charakterystyki pracy silników.

• Prąd znamionowy 200 A: Umożliwia bezpieczną pracę w obwodach silników o dużym poborze mocy, zapobiegając przegrzaniu styków i przewodów.
• Zdolność wyłączania 50 kA: Gwarantuje niezawodne przerywanie prądów zwarciowych, chroniąc dalszą część instalacji oraz personel.
• Kategoria użytkowa AC-3: Optymalizacja do rozruchu i zatrzymania silników asynchronicznych z obciążeniem – wyłącznik radzi sobie z prądami rozruchowymi bez nadmiernego zużycia styków.
• Termomagnetyczny wyzwalacz: Łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) w jednym module, eliminując konieczność stosowania dodatkowych przekaźników.
• Seria NZM..-M – zgodność z rynkiem IEC: Konstrukcja dostosowana do wymogów międzynarodowych norm, co ułatwia integrację z istniejącymi rozdzielnicami i systemami sterowania.

Zgodność z Normami

Wyłącznik NZMN2-M200 został zaprojektowany zgodnie z wymaganiami norm IEC (Międzynarodowa Komisja Elektrotechniczna) oraz posiada certyfikat CE, potwierdzający spełnienie europejskich dyrektyw bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik mocy NZMN2-M200 znajduje zastosowanie przede wszystkim w układach zabezpieczenia silników elektrycznych w przemyśle, energetyce oraz infrastrukturze budynkowej. Jego parametry pozwalają na niezawodną pracę w środowiskach o podwyższonych wymaganiach zwarciowych.

• Zabezpieczanie silników asynchronicznych w maszynach produkcyjnych, sprężarkach, pompach i wentylatorach.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Stosowanie w układach rozruchu bezpośredniego i przełączania gwiazda-trójkąt w kategorii AC-3.
• Element zabezpieczający w instalacjach wymagających wysokiej zdolności zwarciowej (do 50 kA).

Wskazówki Montażowe

Montaż wyłącznika NZMN2-M200 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na płycie montażowej lub szynie nośnej (zalecany profil zgodny z dokumentacją producenta). Przewody należy dobrać o przekroju odpowiednim do prądu 200 A (zgodnie z normami instalacyjnymi), a moment dokręcania zacisków – według specyfikacji producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń oraz ustawienia wyzwalacza termomagnetycznego.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie. NZMN2-M200 jest wyłącznikiem mocy bez elementów sygnalizacyjnych. Do wizualizacji stanu zalecane jest zastosowanie oddzielnych lampek kontrolnych lub styków pomocniczych (niedostarczonych w standardzie).
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi >12,5 mm. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować obudowę o wyższym IP.
• Do jakich obciążeń i trybów pracy przeznaczony jest ten wyłącznik? Urządzenie dedykowane jest do kategorii użytkowej AC-3 (rozhruch i zatrzymanie silników z obciążeniem) oraz AC-1 (obciążenia rezystancyjne) – w zależności od ustawień wyzwalacza. Nie jest przeznaczony do częstego łączenia obciążeń pojemnościowych ani indukcyjnych z dużymi prądami udarowymi wykraczającymi poza parametry znamionowe.
