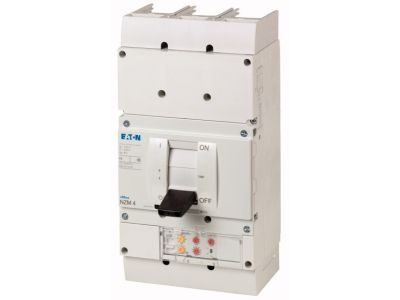

Wyłącznik mocy 3-bieg. 50kA 1600A selektywny, NZMN4-VE1600 | 265772 Eaton

Alternatywny kod produktu: NZMN4-VE1600

Opis i Kluczowe Cechy

Wyłącznik mocy serii NZM..-VE o symbolu 265772 (NZMN4-VE1600) to 3-biegunowe urządzenie selektywne przeznaczone do ochrony instalacji i kabli. Dzięki prądowi znamionowemu 1600 A oraz zdolności łączeniowej zwarciowej 50 kA zapewnia niezawodne odcinanie obwodów nawet przy dużych obciążeniach i wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia sprzętu.

• Elektroniczny wyzwalacz: Precyzyjna regulacja parametrów ochrony przeciążeniowej i zwarciowej, co pozwala dostosować charakterystykę do konkretnych wymagań instalacji i uniknąć niepotrzebnych wyłączeń.
• Ochrona przeciążeniowa z opóźnieniem: Zabezpiecza kable i urządzenia przed długotrwałym przeciążeniem, umożliwiając chwilowe przeciążenia bez wyłączenia, gdy jest to bezpieczne.
• Ochrona zwarciowa bez opóźnienia: Natychmiastowe reagowanie na zwarcia, skracając czas oddziaływania prądu zwarciowego i chroniąc wrażliwe elementy instalacji.
• Ochrona selektywna i generatora: Dzięki możliwości ustawiania charakterystyk czasowo-prądowych wyłącznik zapewnia selektywność w sieciach rozgałęzionych oraz dedykowaną ochronę dla zespołów prądotwórczych.
• Montaż za pomocą modułowych grup funkcyjnych: Ułatwia integrację w rozdzielnicach oraz upraszcza rozbudowę i serwis – elementy można wymieniać bez demontażu całego wyłącznika.

Zgodność z Normami

Wyłącznik NZMN4-VE1600 jest produkowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania rynku IEC, co potwierdza jego niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i komercyjnych. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Wyłącznik mocy serii NZM..-VE przeznaczony jest do roli głównego wyłącznika w rozdzielnicach oraz jako zabezpieczenie obwodów wymagających selektywności. Sprawdza się w instalacjach, gdzie kluczowa jest ciągłość zasilania i ochrona kosztownych odbiorników.

• Główne zabezpieczenie wejścia w rozdzielnicach głównych i podrozdzielniach – odcinanie prądów zwarciowych do 50 kA.
• Ochrona linii kablowych o dużym przekroju – precyzyjne wyłączenie przy przeciążeniach bez zbędnych przestojów.
• Układy z generatorami awaryjnymi – dedykowana charakterystyka chroni generator przed przeciążeniami i zwarciami.
• Aplikacje wymagające selektywności (np. systemy TNS/TNC) – możliwość skoordynowania czasów wyłączeń z wyłącznikami dolnymi.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP do prac eksploatacyjnych w zakresie urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie mocuj na płycie montażowej zgodnie z instrukcją producenta. Momenty dokręcania śrub oraz przekroje przewodów dobierz do prądu znamionowego 1600 A i warunków zwarciowych – szczegółowe dane znajdują się w dokumentacji technicznej wyłącznika.

FAQ

• Czy wyłącznik ma podświetlenie? Model NZMN4-VE1600 nie jest wyposażony w podświetlenie. Wskaźnikiem stanu jest pozycja dźwigni (załączony/wyłączony/wyzwolony) oraz ewentualny sygnalizator wyzwolenia (w zależności od wersji – sprawdź dane techniczne).
• Jaki stopień ochrony zapewnia to urządzenie? Producent nie podaje konkretnej wartości IP w dostarczonych danych, ale standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20. W przypadku montażu w szafie z drzwiami stopień ochrony zależy od obudowy.
• Jak działa wyzwalacz elektroniczny w trybie selektywnym? Wyzwalacz elektroniczny pozwala na ustawienie opóźnienia czasowego w zakresie przeciążenia oraz charakteryzuje się bez opóźnioną reakcją na zwarcia. Dzięki temu można skoordynować wyłączenie z wyłącznikami dolnymi (selektywność) i jednocześnie natychmiast odciąć prąd zwarciowy na własnym poziomie.
