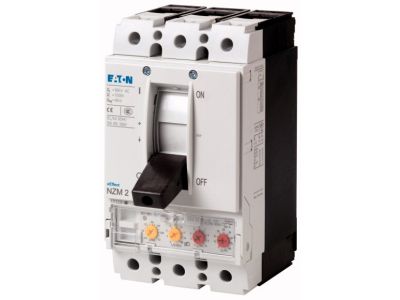

Wyłącznik mocy 3-bieg. 50kA 100A BG2 selektywny, NZMN2-VE100 | 259122 Eaton

Alternatywny kod produktu: NZMN2-VE100

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN2-VE100 (symbol 259122) to trójbiegunowy aparat selektywny o prądzie znamionowym 100 A i zdolności zwarciowej 50 kA, przeznaczony do ochrony instalacji i kabli. Wyposażony w elektroniczny wyzwalacz oferujący ochronę przeciążeniową z opóźnieniem czasowym oraz ochronę zwarciową bez opóźnienia, a także funkcje ochrony selektywnej i generatora. Konstrukcja umożliwia montaż za pomocą modułowych grup funkcyjnych, co ułatwia rozbudowę systemu.

• Prąd znamionowy 100 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem i zwarciem.
• Zdolność zwarciowa 50 kA: Gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• Elektroniczny wyzwalacz: Realizuje ochronę przeciążeniową z opóźnieniem czasowym (L) oraz ochronę zwarciową bez opóźnienia (S/I), a także ochronę selektywną i generatora – dostosowuje charakterystykę do wymagań obwodu.
• Selektywność: Umożliwia wyłączenie tylko uszkodzonego odcinka instalacji, minimalizując zakres awarii i przestoje.
• Montaż modułowy: Dzięki grupom funkcyjnym można łatwo integrować akcesoria takie jak wyzwalacze wzrostowe, pomocnicze czy napędy silnikowe.

Zgodność z Normami

Wyłącznik NZMN2-VE100 spełnia wymagania norm IEC (Międzynarodowa Komisja Elektrotechniczna) oraz posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Przeznaczony do stosowania w instalacjach niskiego napięcia na rynku IEC.

Zastosowanie

Wyłącznik mocy NZMN2-VE100 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz budynkowych, gdzie wymagana jest niezawodna ochrona i selektywność.

• Ochrona kabli i instalacji elektrycznych w obiektach przemysłowych i komercyjnych.
• Zabezpieczanie generatorów i agregatów prądotwórczych przed przeciążeniem i zwarciem.
• Stosowanie jako wyłącznik selektywny w układach wielostopniowych – wyłącza tylko uszkodzoną gałąź.
• Integracja z systemami automatyki budynkowej i zdalnego sterowania (poprzez akcesoria).

Wskazówki Montażowe

Montaż i konserwację wyłącznika może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie należy montować zgodnie z dokumentacją techniczną producenta, z zachowaniem odpowiednich odstępów izolacyjnych i wentylacji. Przekrój przewodów należy dobrać do prądu znamionowego 100 A, a moment dokręcania zacisków – zgodnie z danymi w instrukcji.

FAQ

• Jaki jest stopień ochrony wyłącznika NZMN2-VE100? W dostępnych danych technicznych stopień IP nie został podany. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20 dla części izolowanych, jednak zalecamy sprawdzenie karty katalogowej producenta.
• Czy wyłącznik posiada wyzwalacz przeciążeniowy i zwarciowy? Tak, wyposażony jest w elektroniczny wyzwalacz z ochroną przeciążeniową (z opóźnieniem czasowym) oraz ochroną zwarciową (bez opóźnienia). Dodatkowo realizuje funkcje ochrony selektywnej i generatora, co pozwala dostosować charakterystykę do wymagań obwodu.
• Czy można stosować wyłącznik w sieciach IT/TN? Wyłącznik jest przystosowany do typowych sieci niskiego napięcia (AC) zgodnych z normami IEC. Szczegółowe informacje o dopuszczalnych typach sieci i konfiguracji należy sprawdzić w dokumentacji technicznej producenta.
