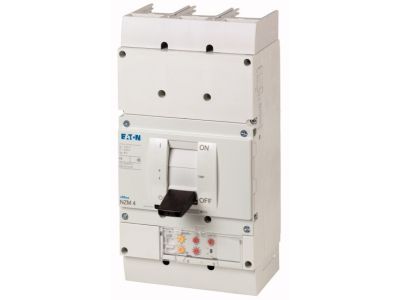

Wyłącznik mocy 3-bieg. 50kA 1000A selektywny, NZMN4-VE1000 | 265770 Eaton

Alternatywny kod produktu: NZMN4-VE1000

Opis i Kluczowe Cechy

Wyłącznik mocy NZMN4-VE1000 z serii NZM..-VE to trójbiegunowe urządzenie o prądzie znamionowym 1000 A i zdolności zwarciowej 50 kA, zaprojektowane do selektywnej ochrony instalacji elektrycznych. Wyposażony w elektroniczny wyzwalacz zapewnia precyzyjną kontrolę przeciążeń i zwarć, co przekłada się na bezpieczeństwo i ciągłość zasilania w obwodach przemysłowych.

• Prąd znamionowy 1000 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Zdolność zwarciowa 50 kA: gwarantuje skuteczne wyłączenie nawet przy ekstremalnych prądach zwarciowych, chroniąc instalację i odbiorniki.
• Tryb selektywny: zapewnia koordynację z innymi zabezpieczeniami w sieci, ograniczając wyłączenia tylko do uszkodzonej sekcji.
• Elektroniczny wyzwalacz: oferuje regulowaną ochronę przeciążeniową z opóźnieniem czasowym oraz bezzwłoczną ochronę zwarciową, dostosowaną do charakterystyki chronionych kabli i generatorów.
• Konstrukcja 3-biegunowa: dedykowana do obwodów trójfazowych w systemach TN, TT i IT, ułatwia montaż i integrację z rozdzielnicami.

Zgodność z Normami

Wyłącznik NZMN4-VE1000 został zaprojektowany zgodnie z wymaganiami rynku IEC oraz posiada certyfikat CE. Spełnia europejskie standardy bezpieczeństwa dla aparatury rozdzielczej i sterowniczej, jednak konkretne numery norm (np. IEC/EN 60947) nie zostały podane w dokumentacji produktu – zaleca się weryfikację w pełnej karcie katalogowej producenta.

Zastosowanie

Wyłącznik mocy NZMN4-VE1000 znajduje zastosowanie w obiektach przemysłowych, energetycznych i infrastrukturalnych, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa z możliwością selektywnej koordynacji.

• Ochrona głównych linii zasilających w rozdzielnicach niskiego napięcia – zabezpiecza kable i szyny zbiorcze przed skutkami zwarć.
• Ochrona generatorów i agregatów prądotwórczych – elektroniczny wyzwalacz umożliwia dostosowanie charakterystyki do specyficznych potrzeb generatorów.
• Selektywna koordynacja w sieciach przemysłowych – umożliwia wyłączenie wyłącznie uszkodzonego obwodu przy zachowaniu ciągłości zasilania pozostałych odbiorów.
• Zabezpieczenie instalacji kablowych w budynkach użyteczności publicznej i zakładach produkcyjnych – zapewnia ochronę przed przeciążeniami i zwarciami zgodnie z wymaganiami projektu.

Wskazówki Montażowe

Montaż wyłącznika NZMN4-VE1000 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest bezpieczny. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy przy użyciu modułowych grup funkcyjnych. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 1000 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Przed pierwszym załączeniem sprawdź nastawy wyzwalacza oraz poprawność połączeń.

FAQ

• Czy wyłącznik NZMN4-VE1000 nadaje się do ochrony generatorów? Tak, elektroniczny wyzwalacz umożliwia ustawienie charakterystyki czasowo-prądowej odpowiedniej dla generatora, w tym ochronę przeciążeniową z opóźnieniem i bezzwłoczną zwarciową. Szczegółowe parametry nastaw należy zweryfikować w instrukcji.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa (Icu/Ics) wynosi 50 kA – urządzenie jest w stanie bezpiecznie wyłączyć prąd zwarciowy o tej wartości przy znamionowym napięciu roboczym.
• Czy wyłącznik pracuje w trybie selektywnym? Tak, model NZMN4-VE1000 jest wersją selektywną – posiada opóźnioną charakterystykę wyzwalania, co pozwala na koordynację z innymi zabezpieczeniami w sieci i ograniczenie zakresu wyłączeń.
