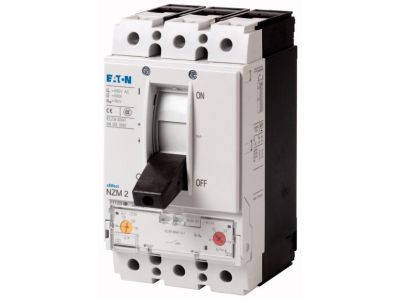

Wyłącznik mocy 3-bieg. 25kA 200A zabezpieczenie silnika, NZMB2-M200 | 265717 Eaton

Alternatywny kod produktu: NZMB2-M200

Opis i Kluczowe Cechy

Wyłącznik mocy 3-biegowy 265717 z serii NZM..-M przeznaczony do ochrony silników elektrycznych. Wyposażony w termomagnetyczny wyzwalacz, prąd znamionowy 200 A, zdolność zwarciowa 25 kA oraz kategorię użytkową AC-3. Montaż odbywa się za pomocą modułowych grup funkcyjnych.

• Prąd znamionowy 200 A: umożliwia bezpieczną pracę w obwodach silnikowych o dużym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa 25 kA: gwarantuje skuteczne wyłączenie w warunkach zwarcia, chroniąc instalację i odbiorniki.
• Termomagnetyczny wyzwalacz: zapewnia precyzyjną ochronę przeciążeniową i zwarciową silnika, dostosowaną do charakterystyki rozruchu.
• Kategoria użytkowa AC-3: przystosowany do łączenia i wyłączania silników indukcyjnych podczas pracy, co potwierdza jego niezawodność w trudnych warunkach.
• Konstrukcja 3-biegunowa: umożliwia jednoczesne odłączanie wszystkich faz, zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Wyłącznik zaprojektowano zgodnie z wymaganiami norm IEC oraz kategorią użytkową AC-3. Posiada certyfikat CE i spełnia europejskie standardy bezpieczeństwa dla aparatury zabezpieczeniowej silników.

Zastosowanie

Wyłącznik mocy NZMB2-M200 dedykowany jest do ochrony i sterowania silników elektrycznych w instalacjach przemysłowych, komercyjnych oraz w infrastrukturze budynkowej.

• Ochrona silników przed przeciążeniem i zwarciem w szafach sterowniczych oraz rozdzielnicach głównych.
• Rozłączanie i zabezpieczanie obwodów silnikowych w agregatach, pompach, wentylatorach i sprężarkach.
• Sterowanie w kategorii AC-3 – łączenie/wyłączanie silników podczas normalnej pracy.
• Zastosowanie w automatyce przemysłowej i systemach zarządzania energią.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy zamontować wyłącznik w rozdzielnicy zgodnie z dokumentacją producenta, stosując odpowiednie modułowe grupy funkcyjne. Przekroje przewodów dobrać do prądu znamionowego 200 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zaciskowych musi być zgodny z instrukcją, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? W dostępnych danych producenta nie ma informacji o sygnalizacji optycznej lub mechanicznej wyzwolenia. Zaleca się stosowanie dodatkowych przekaźników sygnalizacyjnych w razie potrzeby.
• Jaki jest stopień ochronny wyłącznika? Stopień ochrony nie został podany w karcie katalogowej. W typowych warunkach zabudowy w rozdzielnicy urządzenia tej klasy mają stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm).
• Do jakiej kategorii użytkowej przeznaczony jest ten wyłącznik? Wyłącznik spełnia wymogi kategorii użytkowej AC-3, co oznacza, że jest przystosowany do łączenia i wyłączania silników indukcyjnych podczas pracy, a także do sporadycznych wyłączeń awaryjnych.
