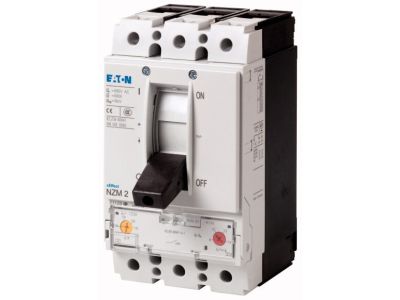

Wyłącznik mocy 3-bieg. 25kA 160A zabezpieczenie silnika, NZMB2-M160 | 265716 Eaton

Alternatywny kod produktu: NZMB2-M160

Opis i Kluczowe Cechy

Wyłącznik mocy 3-biegunowy NZMB2-M160 (indeks 265716) z termomagnetycznym wyzwalaczem przeznaczony do ochrony silników. Dzięki zdolności zwarciowej 25 kA oraz prądowi znamionowemu 160 A zapewnia bezpieczne przerywanie zwarć i niezawodną pracę w obwodach o znacznym obciążeniu. Spełnia wymogi kategorii użytkowej AC-3, co potwierdza jego przydatność do bezpośredniego załączania i wyłączania silników indukcyjnych.

• Prąd znamionowy 160 A: Możliwość pracy w obwodach o dużym poborze prądu, np. przy silnikach o wysokim prądzie rozruchowym.
• Zdolność zwarciowa 25 kA: Gwarantuje bezpieczne wyłączanie prądów zwarciowych bez ryzyka uszkodzenia wyłącznika i instalacji.
• Termomagnetyczny wyzwalacz: Łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) – idealny do zabezpieczania silników.
• Kategoria użytkowa AC-3: Przystosowany do łączenia silników asynchronicznych zwartych w warunkach normalnej pracy i przy rozruchu.
• Montaż modułowy: Możliwość integracji z modułowymi grupami funkcyjnymi, co upraszcza konfigurację rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania kategorii użytkowej AC-3 zgodnie z międzynarodowymi normami IEC dotyczącymi łączeników i wyłączników do silników. Produkt posiada certyfikat CE i jest przeznaczony do montażu zgodnego z obowiązującymi przepisami.

Zastosowanie

Wyłącznik NZMB2-M160 znajduje zastosowanie przede wszystkim w trójfazowych obwodach silnikowych, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe. Sprawdza się w instalacjach przemysłowych, maszynowych oraz w automatyce budynkowej.

• Ochrona silników elektrycznych w maszynach produkcyjnych, pompach i wentylatorach.
• Rozłączanie obwodów silnikowych w rozdzielnicach głównych i pomocniczych.
• Zabezpieczenie linii zasilających silniki w instalacjach przemysłowych.
• Stosowanie w układach wymagających kategorii użytkowej AC-3, np. w stycznikach silnikowych.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do prądu znamionowego 160 A oraz warunków zwarciowych. Moment dokręcania połączeń stosuj zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację i odległości od innych urządzeń – szczegóły w instrukcji montażu.

FAQ

• Czy wyłącznik nadaje się do bezpośredniego załączania silników? Tak, dzięki kategorii użytkowej AC-3 jest przeznaczony do załączania i wyłączania silników asynchronicznych przy pełnym napięciu.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 25 kA – umożliwia bezpieczne wyłączanie prądów zwarciowych w typowych instalacjach przemysłowych.
• Czy wyłącznik posiada wyzwalacz termiczny i magnetyczny? Tak, wyposażono go w termomagnetyczny wyzwalacz, który chroni przed przeciążeniem (termiczny) i zwarciem (magnetyczny).
