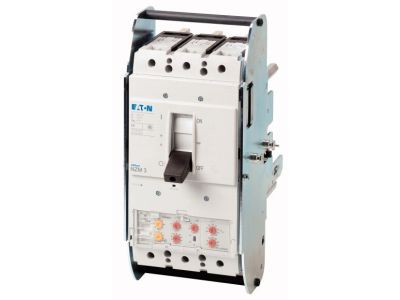

Wyłącznik mocy 3-bieg. 150kA 630A wysuwny NZMH3-VE630-T-AVE | 113575 Eaton

Alternatywny kod produktu: NZMH3-VE630-T-AVE

Opis i Kluczowe Cechy

Wyłącznik mocy NZM3 w wykonaniu 3-biegunowym, o prądzie znamionowym In = Iu = 630 A i zdolności łączeniowej Icu = 150 kA przy 400/415 V 50 Hz. Model w wersji wysuwnej (wyjmowanej) z połączeniem śrubowym, przeznaczony do ochrony systemów, kabli, zapewnienia selektywności oraz zabezpieczenia generatorów. Szerokość modułu dostosowana do standardowych rozdzielnic przemysłowych.

• Prąd znamionowy In = Iu = 630 A: Gwarantuje bezpieczną i nieprzerwaną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania i uszkodzenia izolacji.
• Zdolność łączeniowa Icu = 150 kA przy 400/415 V 50 Hz: Zapewnia skuteczne wyłączanie prądów zwarciowych o ekstremalnie wysokiej energii, chroniąc instalację i odbiorniki przed zniszczeniem.
• Wysuwna (wyjmowana) konstrukcja: Umożliwia szybki demontaż i wymianę wyłącznika bez naruszania okablowania, co skraca czas przestoju i ułatwia serwis.
• Połączenie śrubowe: Zapewnia solidne i pewne połączenie przewodów, gwarantując niską rezystancję styku i długotrwałą niezawodność połączeń.
• Funkcja ochronna – systemy, kable, selektywność, generatory: Uniwersalne zabezpieczenie dostosowane do różnorodnych zastosowań w energetyce i przemyśle, od ochrony odbiorników po selektywną współpracę w sieciach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności. Posiada certyfikację CE dopuszczającą do obrotu na rynku Unii Europejskiej.

Zastosowanie

Wyłącznik mocy NZM3 przeznaczony jest do stosowania w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych, gdzie wymagana jest wysoka zdolność łączeniowa i niezawodność.

• Ochrona kabli i systemów elektroenergetycznych przed skutkami zwarć i przeciążeń
• Selektywna współpraca z innymi urządzeniami zabezpieczającymi w celu minimalizacji wyłączeń
• Zabezpieczenie generatorów i transformatorów w układach zasilania podstawowego i rezerwowego
• Główny wyłącznik w rozdzielnicach przemysłowych, budynkach użyteczności publicznej i obiektach infrastrukturalnych

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wyłącznik w wersji wysuwnej montowany jest w odpowiedniej podstawie (kasecie) z połączeniami śrubowymi. Połączenia należy dokręcać momentem zgodnym z dokumentacją, a przekroje przewodów dobrać do prądu znamionowego 630 A. Wersja wysuwna umożliwia łatwy demontaż wyłącznika bez naruszania okablowania.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W danych produktu nie wskazano funkcji podświetlenia. Sygnalizację stanu można zrealizować za pomocą dodatkowych zestyków pomocniczych (akcesoria), które należy dobrać oddzielnie.
• Jaki jest stopień ochrony IP wyłącznika? W danych produktu nie podano stopnia ochrony IP. Dla aparatury montowanej w rozdzielnicy przyjmuje się standardowo IP20 dla zacisków – faktyczny stopień ochrony całej rozdzielnicy zależy od zastosowanej obudowy.
• Czy wyłącznik jest przystosowany do pracy ciągłej? Tak, prąd znamionowy In = Iu = 630 A oznacza znamionowy prąd ciągły, co potwierdza, że wyłącznik jest przystosowany do nieprzerwanej pracy z tym obciążeniem bez ryzyka przegrzania.
