Wyłącznik mocy 3-bieg. 150kA 200A BG2 zabezpieczenie, NZMH2-M200 | 281309 Eaton

Alternatywny kod produktu: NZMH2-M200

Opis i Kluczowe Cechy

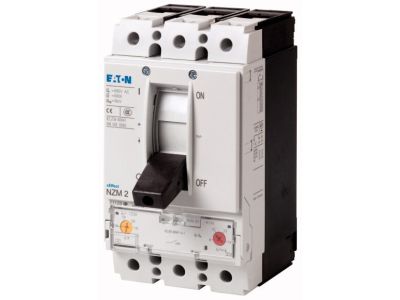

Wyłącznik mocy NZMH2-M200 to 3-biegunowy aparat ochronny o prądzie znamionowym 200 A i zdolności zwarciowej 150 kA, wyposażony w wyzwalacz termomagnetyczny klasy 10A. Przeznaczony do zabezpieczania obwodów silnikowych, zapewnia skuteczne odłączanie w warunkach przeciążenia i zwarcia.

• Prąd znamionowy 200 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Zdolność zwarciowa 150 kA: gwarantuje skuteczne wyłączanie prądów zwarciowych, chroniąc instalację i podłączone urządzenia.
• Wyzwalacz termomagnetyczny klasy 10A: dedykowany do ochrony silników elektrycznych przed przeciążeniem i zwarciem, z szybkim zadziałaniem.
• Kategoria łączeniowa AC-3: zapewnia niezawodne załączanie i wyłączanie silników indukcyjnych w warunkach normalnej pracy.
• Zgodność z normami IEC/EN 60947-2 i 60947-4-1: potwierdza bezpieczeństwo i parametry techniczne zgodne z międzynarodowymi standardami.

Zgodność z Normami

Wyłącznik mocy NZMH2-M200 spełnia wymagania norm IEC/EN 60947-2 (wyłączniki do ochrony przeciwzwarciowej) oraz IEC/EN 60947-4-1 (łączniki elektromagnetyczne i wyłączniki do silników). Posiada certyfikat CE i jest przeznaczony do pracy w kategorii łączeniowej AC-3.

Zastosowanie

Wyłącznik NZMH2-M200 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne zabezpieczenie silników oraz odbiorników o wysokim prądzie rozruchowym.

• Ochrona i sterowanie silników elektrycznych w maszynach, pompach, wentylatorach i sprężarkach.
• Zabezpieczanie obwodów rozdzielnic głównych i podrozdzielnic przed skutkami przeciążeń i zwarć.
• Zastosowanie w instalacjach wymagających kategorii łączeniowej AC-3 – rozruch i zatrzymanie silników.
• Awaryjne wyłączanie zasilania w liniach technologicznych i systemach automatyki.

Wskazówki Montażowe

Montaż wyłącznika mocy NZMH2-M200 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 200 A, a moment dokręcania zacisków musi odpowiadać wartościom podanym w instrukcji. Przed jakimikolwiek pracami serwisowymi bezwzględnie odłączyć napięcie.

FAQ

• Czy wyzwalacz termomagnetyczny jest wymienny? W modelu NZMH2-M200 wyzwalacz termomagnetyczny jest zintegrowany i nie przewidziano jego wymiany w warunkach polowych. W przypadku uszkodzenia należy wymienić cały wyłącznik.
• Jaka jest kategoria łączeniowa wyłącznika? Wyłącznik NZMH2-M200 spełnia wymagania kategorii AC-3 – przeznaczony do rozruchu i zatrzymywania silników indukcyjnych (np. w warunkach normalnej pracy z prądem rozruchowym do 8 krotności prądu znamionowego).
• Jaki jest stopień ochrony wyłącznika? W dostarczonych danych nie określono stopnia ochrony. W typowych zastosowaniach rozdzielnicowych aparaty tej serii montowane są w obudowach o odpowiednim IP, zazwyczaj IP20 dla części stykowej.
