Wyłącznik mocy 3-bieg. 150kA 100A BG2 zabezpieczenie, NZMH2-M100 | 281306 Eaton

Alternatywny kod produktu: NZMH2-M100

Opis i Kluczowe Cechy

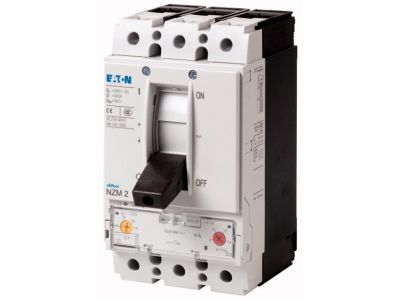

Wyłącznik mocy NZMH2-M100 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 100 A i zdolności wyłączania zwarciowego 150 kA. Wyposażony w termomagnetyczny wyzwalacz, dedykowany do ochrony silników elektrycznych w kategorii użytkowej AC-3. Dzięki modułowej budowie możliwa jest rozbudowa o akcesoria funkcyjne.

• Prąd znamionowy 100 A: Zapewnia bezpieczną i stabilną pracę w obwodach silnikowych o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Zdolność wyłączania 150 kA: Wysoka skuteczność w warunkach zwarciowych gwarantuje ochronę instalacji i podłączonych odbiorników.
• Termomagnetyczny wyzwalacz: Łączy ochronę przeciążeniową (termiczną) i zwarciową (magnetyczną) – idealne rozwiązanie do zastosowań silnikowych.
• Kategoria użytkowa AC-3: Przeznaczony do bezpośredniego załączania i wyłączania silników asynchronicznych, zapewniając trwałość łączeniową.
• Trójbiegunowa konstrukcja: Odpowiednia do trójfazowych obwodów zasilania, typowych w instalacjach przemysłowych.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z wymaganiami norm IEC oraz spełnia kategorię użytkową AC-3. Posiada certyfikat CE, potwierdzający zgodność z europejskimi przepisami bezpieczeństwa. Montaż i eksploatacja zgodna z dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik NZMH2-M100 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie i sterowanie silników elektrycznych w warunkach przemysłowych.

• Zabezpieczenie silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Sterowanie w kategorii AC-3 – bezpośrednie załączanie i wyłączanie silników asynchronicznych.
• Rozłączanie obwodów w warunkach przeciążenia i zwarcia w rozdzielnicach głównych.
• Montaż w rozdzielnicach i szafach sterowniczych jako główne zabezpieczenie linii silnikowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 100 A. Momenty dokręcania zacisków muszą być zgodne z danymi podanymi w karcie katalogowej. Przed uruchomieniem sprawdzić poprawność połączeń i ustawienia wyzwalacza.

FAQ

• Jaka jest kategoria użytkowa tego wyłącznika? Wyłącznik NZMH2-M100 spełnia kategorię użytkową AC-3, co oznacza, że jest przystosowany do bezpośredniego załączania i wyłączania silników indukcyjnych.
• Czy wyłącznik posiada wyzwalacz termomagnetyczny? Tak, urządzenie wyposażone jest w termomagnetyczny wyzwalacz, który zapewnia ochronę przed przeciążeniem (termiczny) i zwarciem (magnetyczny), co jest szczególnie istotne przy ochronie silników.
• Czy można go montować w standardowej rozdzielnicy na szynie DIN? Tak, wyłącznik został zaprojektowany do montażu na szynie TH35 (DIN) i może być instalowany w typowych rozdzielnicach przemysłowych.
