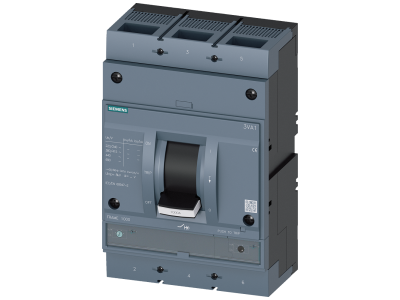

Wyłączniki IEC, Frame 1000, 1000 A, 3-bieg., 55 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1510-5EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA15105EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy IEC Frame 1000 (symbol 3VA1510-5EF32-0AA0) o prądzie znamionowym 1000 A, 3-biegunowy, to zaawansowane urządzenie przeznaczone do ochrony rozruszników, silników oraz instalacji przemysłowych. Charakteryzuje się klasą zdolności łączeniowej 55 kA przy 415 V, co gwarantuje niezawodne wyłączenie w razie zwarcia. Posiada termomagnetyczny wyzwalacz przeciążeniowy (TM) oraz funkcję ATAM, zapewniając skuteczną ochronę przed przeciążeniami i zwarciami. Przyłącze płaskie śrubowe ułatwia montaż i konserwację.

• Prąd znamionowy 1000 A: Zapewnia ochronę dużych odbiorników – idealny do zabezpieczania silników, rozruszników i linii zasilających w instalacjach przemysłowych.
• 3-biegunowa konstrukcja: Pełna ochrona wszystkich faz instalacji, eliminująca asymetrię obciążenia i ryzyko uszkodzeń.
• Klasa zdolności łączeniowej 55 kA: Gwarantuje pewne wyłączenie zwarć o wysokiej intensywności, chroniąc instalację i urządzenia przed uszkodzeniami.
• Termomagnetyczny wyzwalacz (TM): Szybka reakcja na przeciążenia i zwarcia, minimalizująca ryzyko awarii i pożarów.
• Funkcja ATAM: Odpowiedzialna za ochronę przeciwzwarciową w zakresie 5–10 x prądu znamionowego, dostosowując się do zmiennych warunków pracy.
• Przyłącze płaskie śrubowe: Ułatwia montaż i konserwację, umożliwiając szybkie podłączanie kabli o dużym przekroju.

Zgodność z Normami

Wyłącznik kompaktowy IEC Frame 1000 spełnia wymagania norm międzynarodowych, w tym IEC 60947-2, oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury rozdzielczej niskiego napięcia, gwarantując wysoki poziom ochrony i niezawodności.

Zastosowanie

Wyłącznik kompaktowy Frame 1000 znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz infrastrukturze, gdzie wymagana jest wysoka niezawodność i ochrona przed zwarciami i przeciążeniami.

• Ochrona rozruszników i silników elektrycznych w zakładach przemysłowych.
• Zabezpieczanie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona instalacji w centrach danych, elektrowniach i obiektach krytycznych.
• Stosowanie w systemach automatyki przemysłowej jako element zabezpieczający przed awariami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować na szynie DIN lub w specjalnym panelu rozdzielczym, zgodnie z instrukcją producenta. Przyłącze płaskie śrubowe umożliwia podłączenie kabli o dużym przekroju – dokręcenie śrub powinno być wykonane z zalecanym momentem obrotowym, aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania wyzwalaczy termicznych i zwarciowych.

FAQ

• Jakie są zakresy nastaw wyzwalacza termicznego? Wyzwalacz termiczny (TM) posiada nastawę prądu zabezpieczającego od 700 A do 1000 A, dostosowaną do konkretnych warunków eksploatacji.
• Czy wyłącznik posiada funkcję ochrony przeciwzwarciowej? Tak, funkcja ATAM zapewnia ochronę przeciwzwarciową w zakresie 5–10 x prądu znamionowego (5000–10000 A), co gwarantuje szybkie wyłączenie w przypadku zwarcia.
• Czy wyłącznik można stosować w instalacjach 230V? Wyłącznik jest przeznaczony do pracy w instalacjach 400V/415V, zgodnie z jego klasą zdolności łączeniową. Dla instalacji 230V należy dobrać inny model lub zastosować odpowiedni transformator.
