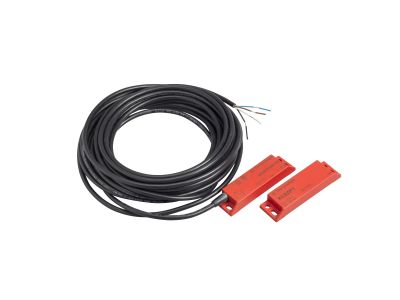

Wyłącznik magnetyczny XCS-DMP przewód 2m 2NC 1NO 1NC stopniowane | XCSDMP7012 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik magnetyczny XCSDMP7012 z serii Preventa Safety detekcja to zaawansowane rozwiązanie od renomowanego producenta Telemecanique Sensors, zaprojektowane z myślą o monitorowaniu osłon maszynowych w systemach bezpieczeństwa. Urządzenie charakteryzuje się kompaktowymi wymiarami 88 x 25 x 13 mm, co pozwala na dyskretny montaż nawet w ograniczonej przestrzeni. Wyłącznik posiada konfigurację styków 2 NC + 1 NO, przy czym jeden ze styków NC działa w trybie naprzemiennym (stopniowanym), co umożliwia precyzyjną diagnostykę stanu osłony.

• Kodowanie magnetyczne: Zastosowanie technologii kodowanej minimalizuje ryzyko manipulacji i obejścia zabezpieczeń przez osoby niepowołane.
• Wysoka odporność: Obudowa wykonana z wytrzymałego plastiku zapewnia trwałość w warunkach przemysłowych.
• Elastyczność detekcji: 3-kierunkowy kierunek zbliżenia ułatwia integrację z różnymi typami drzwi i osłon przesuwnych.
• Zintegrowane okablowanie: Fabrycznie podłączony przewód o długości 2 metrów z żyłami o przekroju 6 x 0,25 mm² gwarantuje pewne połączenie elektryczne i skraca czas instalacji.

Zgodność z Normami

Produkt należy do uznanej gamy Preventa Safety, co gwarantuje spełnienie rygorystycznych wymagań dotyczących systemów sterowania związanych z bezpieczeństwem. Wyłącznik XCS-DMP jest dedykowany do pracy w obwodach o napięciu znamionowym 24V DC. Dzięki swojej konstrukcji i zasadzie działania, wspiera osiągnięcie wysokich poziomów nienaruszalności bezpieczeństwa (SIL) oraz poziomów zapewnienia bezpieczeństwa (PL) w odpowiednio zaprojektowanych układach automatyki, zgodnie z normami ISO 13849-1 oraz IEC 62061.

Zastosowanie

Łącznik magnetyczny XCSDMP7012 znajduje szerokie zastosowanie w przemyśle maszynowym, spożywczym oraz farmaceutycznym. Jest idealnym rozwiązaniem do monitorowania pozycji osłon, drzwi bezpieczeństwa oraz klap rewizyjnych w maszynach o małym i średnim stopniu bezwładności. Dzięki brakowi elementów mechanicznych ulegających zużyciu (styk bezkontaktowy), doskonale sprawdza się w aplikacjach wymagających częstego otwierania i zamykania osłon oraz w miejscach, gdzie wymagana jest wysoka higiena i łatwość czyszczenia komponentów.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCS-DMP należy zwrócić szczególną uwagę na osiowość czujnika względem magnesu aktywującego. 3-kierunkowy system zbliżenia pozwala na dużą swobodę, jednak zachowanie zalecanego dystansu roboczego jest kluczowe dla stabilności sygnału. Przewód o przekroju 0,25 mm² powinien być prowadzony w sposób zabezpieczony przed uszkodzeniami mechanicznymi. Podczas podłączania do modułu bezpieczeństwa należy zweryfikować poprawność przypisania styków 2 NC i 1 NO, aby zapewnić prawidłową logikę detekcji błędów i monitorowania stanu zwarcia w obwodzie.

FAQ

• Czy wyłącznik XCSDMP7012 wymaga zewnętrznego modułu bezpieczeństwa? Tak, dla zapewnienia pełnej funkcjonalności bezpieczeństwa i monitorowania styków, zaleca się stosowanie dedykowanych przekaźników bezpieczeństwa z serii Preventa.
• Jaki jest stopień ochrony tego urządzenia? Choć materiał to wytrzymały plastik, konstrukcja serii XCSDMP jest projektowana pod kątem trudnych warunków przemysłowych, typowo oferując wysoką szczelność IP (należy sprawdzić szczegółową kartę katalogową dla konkretnego środowiska).
• Czy można skrócić fabryczny przewód 2m? Tak, przewód o przekroju 6 x 0,25 mm² może być skracany, jednak należy pamiętać o starannym zarobieniu końcówek żył, aby uniknąć spadków napięcia i zapewnić pewny styk w listwach zaciskowych.
