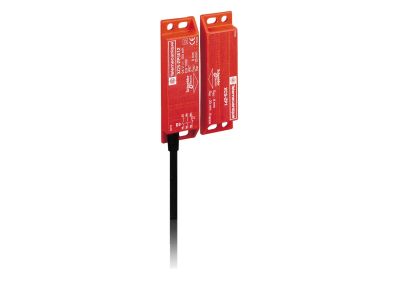

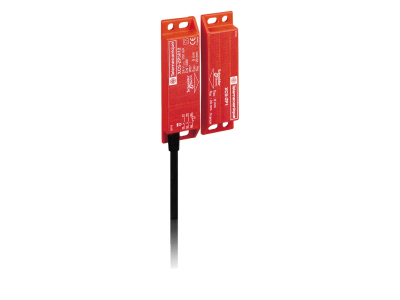

Wyłącznik magnetyczny XCS-DMP przewód 2m 2NC 1NO 1 NC stopniowane | XCSDMP7002 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik magnetyczny XCS-DMP marki Telemecanique Sensors to zaawansowany komponent z serii Preventa Safety, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktowymi wymiarami 88 x 25 x 13 mm, co pozwala na jego montaż w miejscach o ograniczonej przestrzeni. Wyłącznik posiada konfigurację styków 2 NC + 1 NO, przy czym jeden ze styków NC działa w sposób naprzemienny (stopniowany), co umożliwia precyzyjną diagnostykę stanu osłon maszynowych.

• Kodowanie magnetyczne: Zastosowanie technologii kodowanej minimalizuje ryzyko manipulacji i obejścia systemów bezpieczeństwa przez osoby niepowołane.
• Trzykierunkowe zbliżenie: Elastyczność montażu dzięki możliwości aktywacji czujnika z trzech różnych kierunków, co ułatwia integrację z różnorodnymi konstrukcjami osłon.
• Wytrzymała konstrukcja: Obudowa wykonana z wysokiej jakości tworzywa sztucznego gwarantuje odporność na trudne warunki przemysłowe.
• Zintegrowane okablowanie: Fabrycznie podłączony przewód o długości 2 metrów z żyłami o przekroju 0,25 mm² zapewnia szczelność i gotowość do pracy natychmiast po wyjęciu z opakowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa maszynowego. Jako element gamy Preventa Safety, wyłącznik XCSDMP7002 spełnia wymagania dotyczące systemów blokujących związanych z osłonami. Urządzenie jest przystosowane do pracy w obwodach bezpieczeństwa o napięciu znamionowym 24V DC, co jest standardem w nowoczesnych szafach sterowniczych i systemach PLC. Dzięki precyzyjnemu działaniu styków, komponent ten wspiera osiągnięcie wysokich poziomów zapewnienia bezpieczeństwa (PL) oraz poziomów nienaruszalności bezpieczeństwa (SIL).

Zastosowanie

Wyłącznik magnetyczny XCS-DMP znajduje szerokie zastosowanie w monitorowaniu stanu osłon ruchomych, drzwi bezpieczeństwa oraz klap serwisowych w maszynach o niskiej bezwładności. Jest idealnym rozwiązaniem dla branży spożywczej, farmaceutycznej oraz opakowaniowej, gdzie wymagana jest wysoka higiena i niezawodność. Dzięki brakowi elementów mechanicznych ulegających zużyciu, czujnik doskonale sprawdza się w aplikacjach o wysokiej częstotliwości cykli pracy, gdzie tradycyjne wyłączniki krańcowe mogłyby ulec przedwczesnej awarii.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCSDMP7002 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Należy zachować odpowiedni dystans roboczy między czujnikiem a aktywatorem, uwzględniając histerezę przełączania.
• Podłączenie elektryczne: Przewód 6-żyłowy o przekroju 0,25 mm² powinien być prowadzony w sposób zabezpieczony przed uszkodzeniami mechanicznymi. Należy ściśle przestrzegać schematu połączeń dla styków 2NC i 1NO.
• Montaż mechaniczny: Zaleca się stosowanie podkładek zabezpieczających, aby zapobiec poluzowaniu się śrub montażowych pod wpływem wibracji maszyny.
• Środowisko: Mimo wysokiej odporności, należy unikać montażu w bezpośrednim sąsiedztwie silnych pól elektromagnetycznych, które mogłyby zakłócić pracę kodowanego układu magnetycznego.

FAQ

1. Czy wyłącznik XCS-DMP wymaga dedykowanego przekaźnika bezpieczeństwa?
Tak, dla zapewnienia pełnej funkcjonalności systemu bezpieczeństwa i monitorowania zwarć międzykanałowych, zaleca się podłączenie wyłącznika do modułu bezpieczeństwa z serii Preventa XPS lub sterownika PLC Safety.

2. Jaki jest stopień ochrony tego urządzenia?
Urządzenia z serii XCS-DMP charakteryzują się wysokim stopniem ochrony IP, co pozwala na ich stosowanie w miejscach narażonych na zachlapania i zapylenie, typowych dla środowisk przemysłowych.

3. Czy można skrócić fabryczny przewód 2m?
Tak, przewód można skrócić do wymaganej długości, jednak należy pamiętać o starannym zarobieniu końcówek żył (tulejkowanie), aby zapewnić pewny styk w listwach zaciskowych.
