Wyłącznik magnetyczny XCS-DMC przewód 2m 1NC 1NO NC stopniowane | XCSDMC5902 Telemecanique Sensors

Opis i Kluczowe Cechy

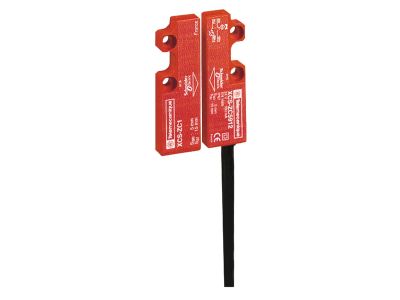

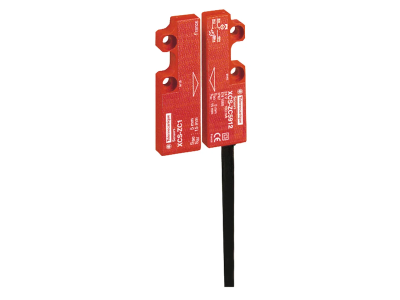

Wyłącznik magnetyczny XCS-DMC marki Telemecanique Sensors to zaawansowany komponent z serii Preventa Safety, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa w systemach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktowymi wymiarami wynoszącymi 51 x 16 x 7 mm, co pozwala na jego dyskretny montaż nawet w ograniczonej przestrzeni maszynowej. Wykonanie z wysokiej jakości plastiku zapewnia odporność na typowe warunki przemysłowe.

Kluczowym atutem modelu XCSDMC5902 jest konfiguracja styków 1 NC + 1 NO z funkcją przesuniętego działania (stopniowania). Takie rozwiązanie techniczne pozwala na precyzyjne monitorowanie stanu osłon bezpieczeństwa, minimalizując ryzyko błędnego zadziałania. Urządzenie wyposażone jest w fabrycznie zintegrowany przewód o długości 2 metrów, składający się z czterech żył o przekroju 0,25 mm² każda, co gwarantuje pewne połączenie elektryczne i ułatwia proces instalacji bez konieczności zarabiania dodatkowych złączy.

Zgodność z Normami

Produkt należy do uznanej rodziny Preventa Safety, co jest gwarancją spełnienia rygorystycznych norm bezpieczeństwa maszynowego. Konstrukcja łącznika magnetycznego XCS-DMC została zoptymalizowana pod kątem pracy w systemach sterowania wymagających wysokiego poziomu niezawodności (SIL/PL). Dzięki bezstykowej technologii działania, urządzenie eliminuje zużycie mechaniczne, co przekłada się na długą żywotność i zgodność z wymaganiami dotyczącymi blokowania osłon ruchomych.

Zastosowanie

Łącznik magnetyczny XCS-DMC znajduje szerokie zastosowanie w przemyśle spożywczym, farmaceutycznym oraz maszynowym, gdzie wymagana jest wysoka higiena i niezawodność. Idealnie sprawdza się w:

• Monitorowaniu pozycji osłon, drzwi i klap bezpieczeństwa w maszynach o niskiej bezwładności.
• Systemach wyłączania awaryjnego, gdzie wymagana jest detekcja bezkontaktowa.
• Środowiskach, w których tradycyjne wyłączniki krańcowe mogłyby ulec zabrudzeniu lub zablokowaniu.

Dzięki 3-kierunkowemu zbliżeniu, czujnik oferuje dużą elastyczność w projektowaniu układu detekcji, pozwalając na aktywację magnesem z różnych stron.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCS-DMC należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Należy zachować odpowiedni dystans roboczy między czujnikiem a magnesem aktywującym, uwzględniając 3-kierunkową charakterystykę zbliżenia.
• Podłączenie elektryczne: Przewód 4 x 0,25 mm² powinien być prowadzony w sposób zabezpieczony przed uszkodzeniami mechanicznymi. Kolorystyka żył ułatwia identyfikację obwodów NC i NO.
• Montaż mechaniczny: Należy unikać montażu na silnie ferromagnetycznych podłożach bez odpowiednich podkładek dystansowych, aby nie zakłócać pola magnetycznego urządzenia.
• Moment dokręcania: Śruby montażowe powinny być dokręcone z odpowiednią siłą, aby zapewnić stabilność, nie powodując jednocześnie pęknięć plastikowej obudowy.

FAQ

• Czy wyłącznik XCS-DMC wymaga osobnego modułu bezpieczeństwa? Tak, dla uzyskania pełnego poziomu bezpieczeństwa (Safety Category), zaleca się podłączenie łącznika do dedykowanego przekaźnika bezpieczeństwa z serii Preventa.
• Jaki jest stopień ochrony tego urządzenia? Urządzenia z serii XCS-DMC charakteryzują się wysokim stopniem ochrony IP, co pozwala na ich stosowanie w miejscach narażonych na czyszczenie i wilgoć.
• Czy można skrócić przewód 2m? Tak, przewód o przekroju 4 x 0,25 mm² może być skrócony i zarobiony zgodnie z potrzebami instalacji, pod warunkiem zachowania ciągłości sygnału i szczelności połączenia w puszce obiektowej.
