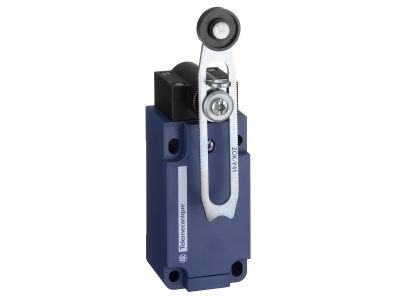

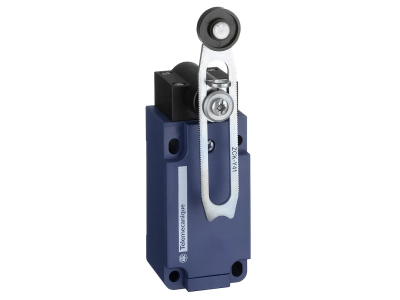

Wyłącznik krańcowy XCKS dźwignia o zmiennej długości z rolką termoplastyczną 1NC 1NO migowe Pg13 | XCKS141 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy XCKS141 z serii OsiSense XC od renomowanego producenta Telemecanique Sensors to profesjonalne rozwiązanie dedykowane do precyzyjnej kontroli położenia elementów ruchomych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się formatem standardowym, co ułatwia jego integrację w istniejących układach sterowania. Kluczowym elementem konstrukcyjnym jest główka obrotowa wykonana z wysokiej jakości tworzywa sztucznego, która współpracuje z dźwignią o zmiennej długości. Regulowana długość ramienia pozwala na idealne dopasowanie punktu zadziałania do specyfiki danej aplikacji, co znacząco zwiększa elastyczność projektową.

• Styki migowe (Snap Action): Konfiguracja 1 NC + 1 NO zapewnia błyskawiczne przełączanie, co minimalizuje ryzyko powstawania łuku elektrycznego i gwarantuje wysoką powtarzalność sygnału.
• Rolka termoplastyczna: Zastosowanie rolki z tworzywa termoplastycznego redukuje tarcie oraz hałas podczas pracy, jednocześnie chroniąc współpracujące krzywki przed nadmiernym zużyciem.
• Dźwignia o zmiennej długości: Umożliwia precyzyjne ustawienie momentu aktywacji, co jest kluczowe w maszynach o niestandardowych gabarytach.
• Dławik Pg13: Standardowe wejście kablowe Pg13 ułatwia montaż okablowania i zapewnia odpowiednie uszczelnienie korpusu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Wyłącznik XCKS spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących aparatury sterowniczej i rozdzielczej. Dzięki solidnej konstrukcji korpusu stacjonarnego, urządzenie zapewnia wysoki stopień ochrony, co pozwala na jego bezpieczne użytkowanie w środowiskach przemysłowych narażonych na zapylenie czy wilgoć.

Zastosowanie

Łącznik krańcowy XCKS141 znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest niezawodność i precyzja. Idealnie sprawdza się w:

• Systemach transportu bliskiego: Kontrola krańcowych położeń wózków, wind oraz przenośników taśmowych.
• Budowie maszyn: Detekcja obecności elementów, pozycjonowanie osłon bezpieczeństwa oraz sterowanie sekwencyjne.
• Automatyce budynkowej: Monitorowanie stanu bram przemysłowych oraz systemów wentylacji.
• Przemyśle opakowaniowym: Precyzyjne zliczanie produktów lub pozycjonowanie ramion pakujących.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla długowieczności urządzenia. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Mocowanie: Łącznik należy montować za korpus do stabilnej powierzchni, co eliminuje drgania mogące wpływać na precyzję styków.
• Regulacja dźwigni: Przed ostatecznym dokręceniem należy ustawić optymalną długość ramienia dźwigni tak, aby rolka termoplastyczna płynnie współpracowała z elementem sterującym (krzywką).
• Podłączenie elektryczne: Należy stosować przewody o odpowiednim przekroju, dbając o właściwy moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny.
• Uszczelnienie: Wykorzystanie dławika Pg13 jest niezbędne do zachowania deklarowanego stopnia ochrony IP obudowy.

FAQ

1. Czy dźwignię można wymienić na inny typ?
Tak, konstrukcja głowicy obrotowej w serii XCKS pozwala na pewną modułowość, jednak zaleca się stosowanie dedykowanych akcesoriów Telemecanique Sensors dla zachowania pełnej funkcjonalności.

2. Co oznacza termin "styki migowe"?
Styki migowe (snap action) charakteryzują się tym, że prędkość ruchu styków nie zależy od prędkości ruchu elementu sterującego. Przełączenie następuje gwałtownie po osiągnięciu punktu krytycznego, co zwiększa precyzję działania.

3. Czy rolka termoplastyczna nadaje się do pracy w trudnych warunkach?
Rolka termoplastyczna jest odporna na wiele substancji chemicznych i zapewnia cichą pracę, jednak w przypadku ekstremalnie wysokich temperatur lub bardzo agresywnych mediów ściernych, należy zweryfikować odporność materiału w dokumentacji technicznej.
