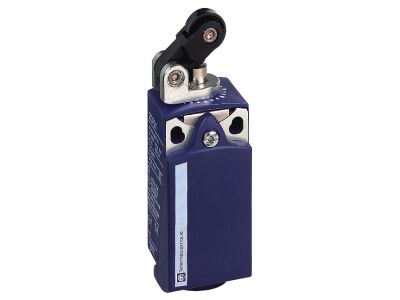

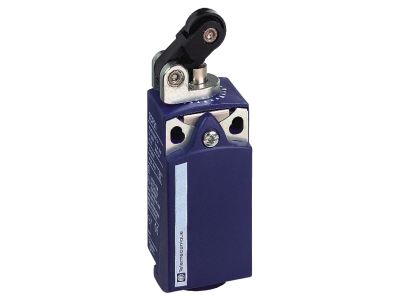

Wyłącznik krańcowy XCKP trzpień z rolka termoplastyczna z ramieniem poziomy 1NC 1NO migowe M16 | XCKP2121P16 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy XCKP2121P16 od renomowanego producenta Telemecanique Sensors to profesjonalne rozwiązanie z serii OsiSense XC, zaprojektowane z myślą o precyzyjnej detekcji w układach automatyki przemysłowej. Urządzenie charakteryzuje się kompaktowym formatem standardowym, co ułatwia jego integrację w ograniczonych przestrzeniach montażowych. Kluczowym elementem konstrukcyjnym jest głowica typu trzpień z rolką termoplastyczną osadzoną na ramieniu poziomym, co pozwala na płynną współpracę z elementami sterującymi o ruchu liniowym lub krzywkowym.

• Wytrzymała konstrukcja: Głowica wykonana z wysokiej jakości stopu ZAMAK gwarantuje odporność na uszkodzenia mechaniczne i długą żywotność w trudnych warunkach pracy.
• Konfiguracja styków: Urządzenie wyposażone jest w układ styków 1 NC (normalnie zamknięty) + 1 NO (normalnie otwarty) o działaniu migowym, co zapewnia natychmiastowe i pewne przełączanie sygnałów elektrycznych.
• Przyłącze kablowe: Wyłącznik posiada dławik ISO M16x1,5, co umożliwia szczelne i bezpieczne wprowadzenie przewodów sterowniczych.
• Materiał rolki: Zastosowanie tworzywa termoplastycznego redukuje tarcie i hałas podczas pracy, chroniąc jednocześnie współpracujące krzywki przed nadmiernym zużyciem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej niskiego napięcia. Seria OsiSense XC spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego przydatność do zastosowań w systemach bezpieczeństwa i sterowania maszyn. Dzięki wysokiej jakości wykonania, łącznik XCKP zapewnia stopień ochrony adekwatny do standardów przemysłowych, chroniąc mechanizm przed wnikaniem pyłu i wilgoci.

Zastosowanie

Wyłącznik krańcowy XCKP2121P16 znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest niezawodna detekcja pozycji. Idealnie sprawdza się w:

• Systemach transportu bliskiego i przenośnikach taśmowych do wykrywania obecności detali.
• Maszynach pakujących i etykietujących, gdzie wymagana jest wysoka częstotliwość łączeń.
• Układach sterowania windami i podnośnikami jako ogranicznik krańcowy.
• Automatyce budynkowej do monitorowania stanu otwarcia bram lub osłon technicznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania deklarowanych parametrów technicznych urządzenia. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Mocowanie: Łącznik należy stabilnie zamocować za korpus stacjonarny, używając dedykowanych otworów montażowych, co zapobiega przesunięciom pod wpływem wibracji.
• Pozycjonowanie głowicy: Ramię poziome z rolką powinno być ustawione tak, aby element sterujący (krzywka) najeżdżał na rolkę pod kątem zapewniającym płynny ruch trzpienia bez bocznych naprężeń.
• Podłączenie elektryczne: Przewody należy wprowadzić przez dławik M16, dbając o odpowiednie dokręcenie zacisków śrubowych styków 1NC+1NO, aby zapewnić trwały kontakt elektryczny.
• Konserwacja: Zaleca się okresowe sprawdzanie stanu rolki termoplastycznej oraz czystości głowicy ZAMAK, aby uniknąć zatarć mechanizmu.

FAQ

Czy głowica wyłącznika jest wymienna?
Tak, konstrukcja serii OsiSense XC pozwala na wymianę lub zmianę orientacji głowicy, co zwiększa elastyczność aplikacyjną urządzenia.

Jaki jest typ działania styków w modelu XCKP2121P16?
Urządzenie posiada styki migowe (snap action), co oznacza, że przełączenie następuje gwałtownie po osiągnięciu punktu zadziałania, niezależnie od prędkości najazdu elementu sterującego.

Czy dławik M16 jest częścią zestawu?
Wyłącznik posiada otwór gwintowany pod dławik ISO M16x1,5. Sam dławik kablowy należy dobrać odpowiednio do średnicy stosowanego przewodu, aby zapewnić wymaganą szczelność obudowy.
