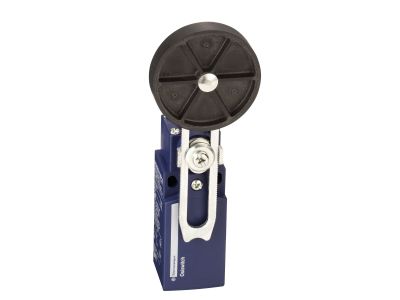

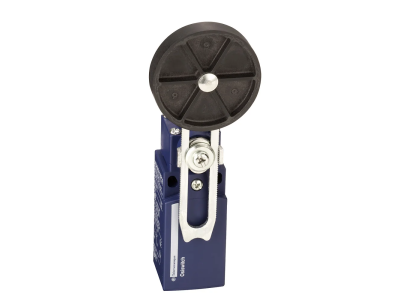

Wyłącznik krańcowy XCKN 1R 1Z migowy tworzywo dźwignia obrotowa z regulacją długości fi50mm | XCKN2149G11 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy XCKN2149G11 od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie elektromechaniczne zaprojektowane z myślą o precyzyjnej kontroli położenia elementów ruchomych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się obudową wykonaną z wysokiej jakości tworzywa sztucznego, co zapewnia doskonałą izolację elektryczną oraz odporność na korozję w trudnych warunkach środowiskowych. Kluczowym elementem konstrukcyjnym jest dźwignia obrotowa z regulacją długości, zakończona rolką o średnicy 50 mm, co pozwala na elastyczne dopasowanie punktu zadziałania do specyfiki danej aplikacji mechanicznej.

• Styki migowe (Snap Action): Zespół styków 1R (normalnie zamknięty) oraz 1Z (normalnie otwarty) gwarantuje błyskawiczne przełączanie, co minimalizuje ryzyko powstawania łuku elektrycznego i zwiększa żywotność styków.
• Bezpośrednie otwarcie: Mechanizm zapewnia wymuszone otwarcie styków NC, co jest krytyczne w obwodach bezpieczeństwa.
• Izolacja galwaniczna: Elektrycznie izolowane zespoły styków pozwalają na bezpieczne zarządzanie różnymi potencjałami w obrębie jednego urządzenia.
• Odporność EMC: Konstrukcja wyłącznika wykazuje wysoką niewrażliwość na zakłócenia elektromagnetyczne, co jest niezbędne w nowoczesnych halach produkcyjnych nasyconych elektroniką.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury sterowniczej niskiego napięcia. Wyłącznik spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do bezpiecznego przełączania prądów sterowniczych. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej, urządzenie gwarantuje bezpieczną separację obwodów, co jest zgodne z wytycznymi dotyczącymi ochrony przeciwporażeniowej w instalacjach przemysłowych.

Zastosowanie

Wyłącznik krańcowy XCKN2149G11 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest niezawodność i precyzja. Idealnie sprawdza się w:

• Systemach transportu bliskiego i przenośnikach taśmowych do wykrywania obecności lub krańcowego położenia ładunku.
• Maszynach pakujących, gdzie regulowana dźwignia pozwala na szybką rekonfigurację linii pod różne gabaryty opakowań.
• Układach sterowania bram przemysłowych i wind towarowych.
• Monitorowaniu pozycji osłon bezpieczeństwa w obrabiarkach CNC.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCKN2149G11 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Dzięki regulowanej długości dźwigni obrotowej, należy precyzyjnie ustawić ramię tak, aby kąt najazdu elementu sterującego nie powodował nadmiernych sił bocznych na oś wyłącznika.
• Podłączenie elektryczne: Należy stosować przewody o odpowiednim przekroju, zapewniając stabilne połączenie w zaciskach śrubowych. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka.
• Dławik kablowy: Aby zachować stopień ochrony obudowy, należy zastosować odpowiedni dławik kablowy (zgodny z gwintem wejścia kablowego), co zapobiegnie wnikaniu pyłu i wilgoci do wnętrza komory stykowej.
• Moment dokręcania: Śruby montażowe oraz zaciski elektryczne powinny być dokręcone z momentem zgodnym z dokumentacją techniczną, aby uniknąć poluzowania pod wpływem drgań maszynowych.

FAQ

• Czy dźwignię można skrócić samodzielnie? Tak, dźwignia posiada mechanizm regulacji długości, co pozwala na jej wysunięcie lub schowanie w celu optymalizacji ramienia działania bez konieczności wymiany całego elementu.
• Czy wyłącznik nadaje się do pracy w środowisku o dużym zapyleniu? Tak, obudowa z tworzywa oraz konstrukcja głowicy obrotowej są zaprojektowane tak, aby chronić mechanizm styków przed zanieczyszczeniami zewnętrznymi.
• Co oznacza funkcja migowa (snap action)? Oznacza to, że prędkość ruchu styków nie zależy od prędkości ruchu elementu sterującego (dźwigni). Przełączenie następuje gwałtownie po osiągnięciu punktu krytycznego, co zapobiega wypalaniu styków.
