Wyłącznik krańcowy XCKMR dźwignia z prętem 6mm dł= 200mm 2x 2NC M20 | XCKMR54D1H29 Telemecanique Sensors

Opis i Kluczowe Cechy

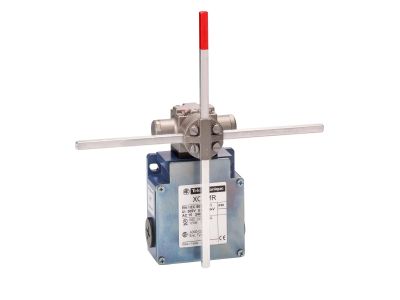

Wyłącznik krańcowy XCKMR54D1H29 z serii OsiSense XC to zaawansowane rozwiązanie dedykowane do najbardziej wymagających aplikacji przemysłowych. Urządzenie charakteryzuje się specjalnym formatem konstrukcyjnym, w którym zastosowano dźwignię z prętami skrzyżowanymi o średnicy 6 mm i długości 200 mm. Taka konfiguracja mechaniczna pozwala na precyzyjne wykrywanie pozycji w układach wielokierunkowych. Korpus urządzenia jest stacjonarny, co zapewnia stabilność montażu, natomiast głowica obrotowa wykonana z wysokiej jakości stopu ZAMAK gwarantuje wyjątkową odporność na uszkodzenia mechaniczne oraz trudne warunki środowiskowe.

• Konfiguracja styków: Urządzenie wyposażone jest w podwójny układ styków 2 x (2 NC), co umożliwia jednoczesne rozłączanie wielu obwodów bezpieczeństwa lub sterowania.
• Materiał głowicy: Zastosowanie stopu ZAMAK zwiększa żywotność elementu roboczego przy intensywnej eksploatacji.
• Przyłącze kablowe: Wyłącznik posiada dławik M20 x 1,5, co ułatwia wprowadzenie przewodów i zapewnia odpowiednią szczelność przepustu.
• Ruch głowicy: Obrotowy ruch głowicy operacyjnej pozwala na płynną współpracę z elementami najazdowymi maszyn.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Jako element serii OsiSense XC, wyłącznik XCKMR spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących aparatury sterowniczej i rozdzielczej. Solidna konstrukcja styków NC (normalnie zamkniętych) zapewnia niezawodne działanie w obwodach zatrzymania awaryjnego i krańcowego wyłączania maszyn, co jest kluczowe dla zachowania ciągłości procesów produkcyjnych i bezpieczeństwa personelu.

Zastosowanie

Wyłącznik krańcowy XCKMR jest dedykowany przede wszystkim do sektora podnoszenia (hoisting) oraz mechanicznego przenoszenia materiałów. Jego unikalna konstrukcja z prętami skrzyżowanymi sprawia, że jest to idealny wybór dla:

• Suwnic pomostowych i bramowych do ograniczania zakresu ruchu wózka lub mostu.
• Wciągników przemysłowych pracujących w ciężkich cyklach roboczych.
• Systemów transportu bliskiego i przenośników taśmowych.
• Maszyn budowlanych wymagających precyzyjnego pozycjonowania elementów ruchomych.

Wskazówki Montażowe

Prawidłowy montaż wyłącznika XCKMR jest kluczowy dla jego bezawaryjnej pracy. Należy zwrócić uwagę na następujące aspekty techniczne:

• Mocowanie: Urządzenie należy montować za korpus do sztywnej konstrukcji maszyny, aby uniknąć wibracji mogących wpływać na pracę styków.
• Dławik kablowy: Należy użyć dławika M20 o odpowiednim stopniu ochrony IP, aby zabezpieczyć wnętrze korpusu przed pyłem i wilgocią.
• Ustawienie dźwigni: Pręty skrzyżowane o długości 200 mm powinny być ustawione w taki sposób, aby element najazdowy uderzał w nie prostopadle, co minimalizuje siły boczne działające na oś głowicy.
• Podłączenie elektryczne: Podczas podłączania przewodów należy zachować odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.

FAQ

• Czy głowica wyłącznika jest wymienna? Tak, konstrukcja serii OsiSense XC pozwala na serwisowanie elementów, jednak zaleca się stosowanie oryginalnych podzespołów Telemecanique Sensors.
• Jaki jest stopień ochrony tego wyłącznika? Wyłączniki z serii XCKMR charakteryzują się wysokim stopniem ochrony, typowym dla zastosowań przemysłowych (zazwyczaj IP66), co pozwala na pracę w zapyleniu i przy strumieniach wody.
• Czy pręty dźwigni można skracać? Pręty o długości 200 mm są elementem roboczym o określonej charakterystyce mechanicznej; jakakolwiek modyfikacja powinna być skonsultowana z dokumentacją techniczną producenta, aby nie utracić gwarancji i nie zmienić parametrów zadziałania.
