Wyłącznik krańcowy XCKJ trzpień z rolką stalową wzmoznioną 1NC+1NO migowe , dławik Pg 11 | XCKJ167 Telemecanique Sensors

Opis i Kluczowe Cechy

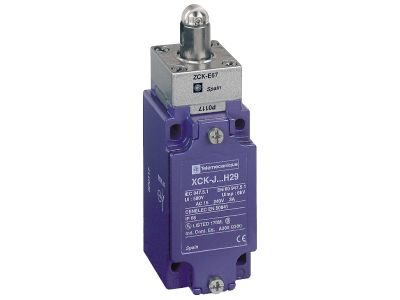

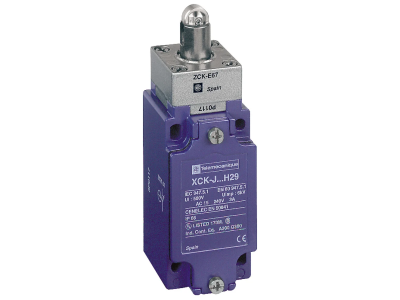

Wyłącznik krańcowy XCKJ167 od renomowanego producenta Telemecanique Sensors to wysokiej klasy urządzenie detekcyjne, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Kluczowym elementem roboczym jest wzmocniony trzpień z rolką stalową, który zapewnia wyjątkową trwałość mechaniczną oraz precyzję działania nawet w trudnych warunkach eksploatacyjnych. Urządzenie zostało wyposażone w układ styków 1NC+1NO (jeden styk normalnie zamknięty oraz jeden styk normalnie otwarty) o działaniu migowym, co gwarantuje natychmiastowe i pewne przełączenie sygnału elektrycznego.

• Wysoka zdolność łączeniowa: Konstrukcja pozwala na bezpieczne przełączanie wysokich prądów, co jest kluczowe w układach sterowania mocą.
• Izolacja galwaniczna: Elektrycznie izolowane zespoły styków podnoszą poziom bezpieczeństwa i eliminują ryzyko niepożądanych przebić.
• Bezpośrednie otwarcie: Mechanizm umożliwia bezpośrednie wymuszone otwarcie styków normalnie zamkniętych (NC), co jest niezbędne w systemach bezpieczeństwa maszynowego.
• Odporność EMC: Urządzenie charakteryzuje się pełną odpornością na zakłócenia elektromagnetyczne, co pozwala na stabilną pracę w sąsiedztwie falowników i silników dużej mocy.
• Solidna obudowa: Wyposażona w dławik kablowy o gwincie Pg 11, zapewniający szczelne wprowadzenie przewodów sterowniczych.

Zgodność z Normami

Wyłącznik XCKJ167 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia i elementów sterowniczych. Spełnia wymagania w zakresie bezpieczeństwa maszynowego, co potwierdza możliwość stosowania go w obwodach wymagających wymuszonego rozwarcia styków. Dzięki wysokiej jakości materiałów, produkt jest zgodny z dyrektywami dotyczącymi odporności na trudne warunki środowiskowe oraz posiada certyfikację dopuszczającą go do użytku w profesjonalnych instalacjach automatyki przemysłowej.

Zastosowanie

Dzięki zastosowaniu wzmocnionej rolki stalowej, wyłącznik ten idealnie sprawdza się w aplikacjach, gdzie występuje liniowy ruch elementów maszyn o dużej masie lub prędkości. Jest powszechnie wykorzystywany w:

• Systemach transportu bliskiego i przenośnikach taśmowych do precyzyjnego pozycjonowania ładunków.
• Krańcowym ograniczaniu ruchu w suwnicach oraz dźwigach przemysłowych.
• Przemysłowych liniach produkcyjnych jako element potwierdzający zamknięcie osłon lub obecność detalu.
• Maszynach do obróbki metalu i drewna, gdzie wymagana jest wysoka odporność na wióry i chłodziwa.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCKJ167 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Trzpień z rolką powinien być ustawiony w taki sposób, aby krzywka sterująca najeżdżała na rolkę pod kątem zapewniającym płynny ruch bez bocznych przeciążeń trzpienia.
• Podłączenie elektryczne: Należy wykorzystać dławik Pg 11, aby zapewnić odpowiedni stopień ochrony IP obudowy. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych.
• Moment dokręcania: Śruby zaciskowe styków oraz śruby mocujące pokrywę powinny być dokręcone z odpowiednim momentem, aby zapobiec poluzowaniu pod wpływem wibracji maszynowych.
• Konserwacja: Regularna kontrola stanu stalowej rolki oraz czystości mechanizmu zewnętrznego przedłuża żywotność urządzenia.

FAQ

1. Czy styki migowe są lepsze od styków zwłocznych?
Styki migowe (snap action) zapewniają natychmiastowe przełączenie niezależnie od prędkości najazdu krzywki, co eliminuje ryzyko powstawania łuku elektrycznego i zwiększa precyzję powtarzalności punktu przełączenia.

2. Jaki dławik należy zastosować do tego modelu?
Model XCKJ167 posiada fabryczny otwór pod dławik o rozmiarze Pg 11. Należy dobrać dławik pasujący do średnicy zewnętrznej użytego kabla sterowniczego.

3. Czy rolka stalowa jest odporna na korozję?
Tak, zastosowana wzmocniona rolka stalowa jest zaprojektowana do pracy w ciężkich warunkach przemysłowych, wykazując wysoką odporność na zużycie mechaniczne oraz czynniki zewnętrzne.
