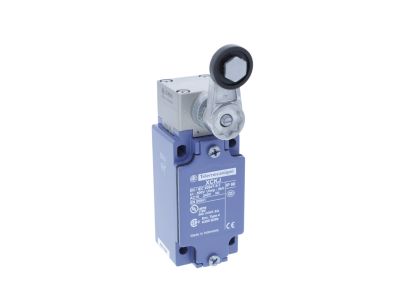

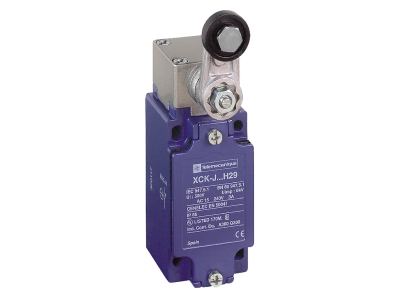

Wyłącznik krańcowy XCKJ dźwignia z rolką termopl 1NC+1NO migowe , dławik Pg 11 | XCKJ10511 Telemecanique Sensors

Opis i Kluczowe Cechy

Wyłącznik krańcowy XCKJ10511 od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie detekcyjne, zaprojektowane z myślą o pracy w wymagających środowiskach przemysłowych. Urządzenie zostało wyposażone w dźwignię z rolką wykonaną z wysokiej jakości tworzywa termoplastycznego, co zapewnia płynną współpracę z elementami sterującymi i minimalizuje zużycie mechaniczne. Kluczowym atutem tego modelu jest zastosowanie styków migowych w konfiguracji 1NC+1NO (jeden styk normalnie zamknięty oraz jeden styk normalnie otwarty), które gwarantują błyskawiczne przełączanie niezależnie od prędkości najazdu elementu sterującego.

• Zdolność przełączania wysokich prądów: Konstrukcja styków pozwala na bezpieczne i stabilne zarządzanie obciążeniami elektrycznymi w układach automatyki.
• Izolacja galwaniczna: Elektrycznie izolowane zespoły styków podnoszą poziom bezpieczeństwa i eliminują ryzyko niepożądanych przebić.
• Bezpośrednie otwarcie: Mechanizm umożliwia bezpośrednie wymuszone otwarcie styków normalnie zamkniętych, co jest krytyczne w systemach bezpieczeństwa.
• Odporność EMC: Urządzenie charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne, co pozwala na bezawaryjną pracę w pobliżu falowników i silników dużej mocy.
• Dławik Pg 11: Standardowe wejście kablowe ułatwia integrację z istniejącymi systemami okablowania przemysłowego.

Zgodność z Normami

Wyłącznik XCKJ10511 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury łączeniowej niskiego napięcia. Spełnia on wymagania w zakresie bezpieczeństwa maszynowego oraz niezawodności styków pomocniczych. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości, urządzenie jest odporne na trudne warunki eksploatacyjne, co potwierdzają certyfikaty zgodności z normami IEC oraz EN. Konstrukcja zapewnia odpowiedni stopień ochrony IP, chroniąc wnętrze przed pyłem i wilgocią.

Zastosowanie

Dzięki swojej uniwersalności i solidnej budowie, wyłącznik krańcowy Telemecanique Sensors znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Systemy transportu bliskiego: Monitorowanie położenia wózków, dźwigów oraz przenośników taśmowych.
• Automatyka budynkowa i przemysłowa: Kontrola krańcowych położeń bram, osłon maszyn oraz wind.
• Przemysł maszynowy: Precyzyjne wykrywanie obecności detali na liniach montażowych.
• Utrzymanie ruchu: Jako niezawodny element systemów blokad i sygnalizacji stanów awaryjnych.

Wskazówki Montażowe

Podczas instalacji wyłącznika XCKJ10511 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Dźwignia z rolką powinna być ustawiona w taki sposób, aby kąt najazdu krzywki sterującej był zgodny z zaleceniami producenta, co zapobiegnie uszkodzeniom mechanicznym.
• Podłączenie elektryczne: Przewody należy wprowadzić przez dławik Pg 11, dbając o odpowiednie uszczelnienie przepustu w celu zachowania stopnia ochrony obudowy.
• Moment dokręcania: Śruby zaciskowe styków powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały kontakt elektryczny i odporność na wibracje.
• Konserwacja: Zaleca się okresowe sprawdzanie stanu rolki termoplastycznej oraz czystości styków w celu zapewnienia długowieczności urządzenia.

FAQ

1. Czy styki w tym modelu są wymienne?
Tak, konstrukcja serii XCKJ często pozwala na wymianę bloków stykowych, co znacząco obniża koszty serwisowania urządzenia w przypadku zużycia elektrycznego.

2. Co oznacza termin 'styki migowe'?
Styki migowe (snap action) charakteryzują się tym, że prędkość ruchu styków nie zależy od prędkości elementu napędowego. Zapewnia to precyzyjne i powtarzalne przełączanie, ograniczając łuk elektryczny.

3. Czy rolka termoplastyczna nadaje się do pracy w wysokich temperaturach?
Rolka wykonana z tworzywa termoplastycznego jest odporna na standardowe warunki przemysłowe i większość olejów, jednak w przypadku ekstremalnie wysokich temperatur należy zweryfikować zakres temperatury pracy podany w karcie katalogowej producenta.
