Wyłącznik podstawowy do łączników drogowych 3SE51, obudowa metal., EN50041 1NO/1NC | 3SE5112-0CA00 Siemens

Alternatywny kod produktu: 3SE51120CA00

Opis i Kluczowe Cechy

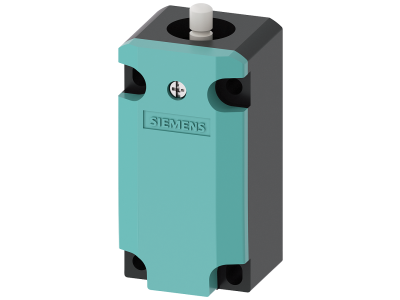

Wyłącznik podstawowy Siemens SIRIUS 3SE5112-0CA00 to element łączników drogowych serii 3SE5, przeznaczony do rejestracji położenia i nadzorowania ustawienia urządzeń ochronnych. Wyposażony w konfigurację styków 1NO/1NC oraz obudowę metalową, zapewnia trwałość i niezawodność w wymagających warunkach przemysłowych. Kompatybilny z normą EN50041.

• Konfiguracja styków 1NO/1NC: umożliwia jednoczesne załączanie i rozłączanie dwóch obwodów, co zwiększa elastyczność w systemach bezpieczeństwa i umożliwia realizację funkcji redundantnych.
• Obudowa metalowa: zapewnia wysoką wytrzymałość mechaniczną i odporność na uszkodzenia w środowiskach o dużych obciążeniach wibracyjnych i udarowych.
• Zgodność z normą EN50041: gwarantuje kompatybilność montażową oraz wymienne głowice napędowe i rolki, co ułatwia integrację z istniejącymi instalacjami.
• Część serii 3SE5: modułowa konstrukcja umożliwia łatwą rozbudowę i konfigurację systemu, minimalizując liczbę typów magazynowych.
• Dopuszczenia międzynarodowe (IEC, UL): produkt i cała seria są certyfikowane zgodnie z normami globalnymi, co ułatwia stosowanie w maszynach eksportowanych.

Zgodność z Normami

Wyłącznik podstawowy spełnia wymagania normy EN50041 dotyczącej łączników drogowych. Jest częścią systemu SIRIUS 3SE5 dopuszczonego do stosowania w instalacjach zgodnych z normami IEC oraz UL, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik podstawowy 3SE5112-0CA00 znajduje zastosowanie w systemach bezpieczeństwa maszyn, gdzie wymagane jest niezawodne nadzorowanie położenia elementów ruchomych lub pozycji drzwi ochronnych. Dzięki modułowej budowie można go łączyć z różnymi głowicami napędowymi, co zwiększa uniwersalność.

• Nadzorowanie położenia drzwi i osłon bezpieczeństwa w obrabiarkach, prasach i robotach przemysłowych.
• Sygnalizacja krańcowa w automatyce transportowej oraz na liniach produkcyjnych.
• Element łańcucha bezpieczeństwa umożliwiający osiągnięcie poziomu nienaruszalności PL e lub SIL 3 w odpowiedniej konfiguracji.
• Sterowanie sekwencjami w procesach technologicznych, gdzie potrzebna jest jednoznaczna informacja o stanie mechanicznym urządzenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia. Moment dokręcania zacisków oraz pozostałe parametry montażowe muszą być zgodne z kartą katalogową dostarczoną z produktem. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia i działanie mechaniczne głowicy napędowej.

FAQ

• Czy wyłącznik posiada wbudowane podświetlenie LED? W wariancie podstawowym 3SE5112-0CA00 nie przewidziano podświetlenia. Opcjonalne wskaźniki LED dostępne są w innych wariantach serii 3SE5.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. W typowych zastosowaniach w szafach sterowniczych przyjmuje się IP20, jednak szczegółowe dane należy sprawdzić w dokumentacji technicznej produktu.

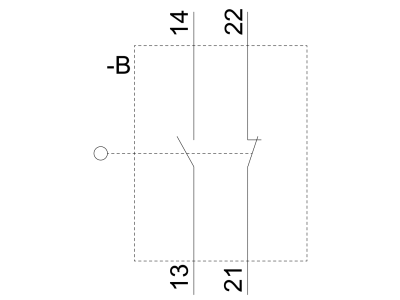

• Jaka jest konfiguracja styków – czy to NO czy NC? Wyłącznik posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), oznaczane jako 1NO/1NC. Umożliwia to jednoczesne załączanie i rozłączanie dwóch obwodów.
